Przekaźnik elektromagnetyczny, przemysłowy 2P, 5A, 12VAC, IP40, R2M-2012-23-5012 | 620484 Relpol

Opis i Kluczowe Cechy

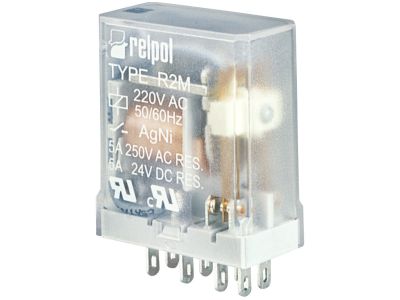

Przekaźnik elektromagnetyczny R2M-2012-23-5012 to profesjonalne rozwiązanie przemysłowe od renomowanego polskiego producenta RELPOL. Jest to miniaturowy przekaźnik przeznaczony do montażu w gniazdach wtykowych, co znacząco ułatwia serwisowanie i wymianę komponentów w szafach sterowniczych. Urządzenie wyposażone jest w dwa zestyki przełączne (2P), co pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami elektrycznymi. Materiał styków wykonany ze stopu srebra i niklu (AgNi) gwarantuje wysoką odporność na wypalanie oraz stabilną rezystancję przejścia, co jest kluczowe przy częstym przełączaniu obciążeń.

• Wydajność prądowa: Maksymalny prąd obciążenia dla kategorii AC1 wynosi 5 A przy napięciu 250 V AC, natomiast dla DC1 jest to 5 A przy 24 V DC.
• Napięcie sterujące: Cewka przekaźnika przystosowana jest do pracy z napięciem znamionowym 12 V AC, co czyni go idealnym do systemów automatyki wykorzystujących niskonapięciowe sygnały zmienne.
• Kompaktowa budowa: Wymiary obudowy wynoszą zaledwie 27,5 x 14 x 32,9 mm, co pozwala na optymalizację miejsca na szynie DIN.
• Stopień ochrony: Obudowa przekaźnika posiada stopień ochrony IP40, chroniący wnętrze przed dostępem ciał stałych o średnicy powyżej 1 mm.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przemysłowej aparatury łączeniowej. Zastosowanie materiału styków AgNi (Srebro-Nikiel) zapewnia zgodność z wymaganiami dotyczącymi trwałości mechanicznej i elektrycznej w trudnych warunkach eksploatacyjnych. Przekaźnik spełnia standardy bezpieczeństwa wymagane w Unii Europejskiej, co potwierdza jego niezawodność w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Przekaźnik R2M-2012-23-5012 znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz budynkowej. Dzięki konfiguracji styków 2P (DPDT), jest on powszechnie wykorzystywany do:

• Separacji galwanicznej między obwodami sterowania a obwodami wykonawczymi.
• Powielania sygnałów w układach logicznych i sterowniczych.
• Sterowania niewielkimi silnikami, elektrozaworami oraz elementami grzejnymi o poborze prądu do 5 A.
• Systemów sygnalizacji i alarmowania, gdzie wymagana jest wysoka niezawodność przełączania.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy i bezpieczeństwa, zaleca się montaż przekaźnika w dedykowanym gnieździe wtykowym, takim jak model GZ2. Montaż zestawu (przekaźnik + gniazdo + obejma GZ2 1060) na standardowej szynie DIN 35 mm zajmuje przestrzeń o wymiarach 65,2 x 20 x 60 mm. Należy zwrócić uwagę na poprawne podłączenie wyprowadzeń cewki do zacisków A1(13) i A2(14). Podczas oprzewodowania gniazda, należy stosować tulejki zaciskowe na końcach przewodów, aby zapewnić pewny styk i uniknąć przegrzewania się zacisków. Stopień ochrony całego zestawu z gniazdem wynosi IP20, co wymaga montażu wewnątrz obudowy lub szafy rozdzielczej.

FAQ

• Czy przekaźnik posiada wskaźnik zadziałania? Model R2M w wersji podstawowej skupia się na niezawodności mechanicznej; status pracy można monitorować poprzez zewnętrzne moduły LED montowane w gniazdach GZ2.
• Jaki jest materiał styków i dlaczego to ważne? Zastosowano AgNi (Srebro-Nikiel), który charakteryzuje się dużą odpornością na zgrzewanie styków przy prądach udarowych, co wydłuża żywotność urządzenia w porównaniu do styków czysto srebrnych.
• Czy mogę zasilić cewkę napięciem stałym 12V DC? Nie, ten konkretny model (5012) posiada cewkę zaprojektowaną wyłącznie pod napięcie przemienne 12 V AC. Podłączenie napięcia DC może skutkować nieprawidłową pracą lub uszkodzeniem cewki.
