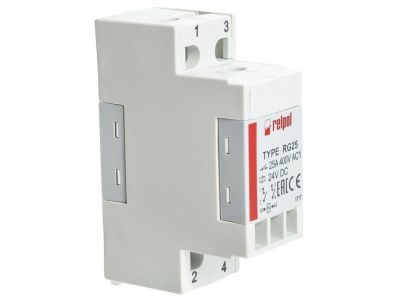

Przekaźnik elektromagnetyczny, przemysłowy 2Z, 25A, 12VDC, IP20, RG25-3022-28-1012 | 863739 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny RELPOL RG25-3022-28-1012 to wysokiej klasy komponent przemysłowy zaprojektowany z myślą o wymagających systemach automatyki i sterowania. Urządzenie charakteryzuje się małogabarytową konstrukcją, która pozwala na znaczną oszczędność miejsca w szafach rozdzielczych. Wyposażone w dwa zestyki zwierne (2Z), pozwala na efektywne zarządzanie obwodami o wysokim obciążeniu prądowym. Prąd znamionowy wynoszący 25 A przy napięciu 400 V AC w kategorii AC1 sprawia, że jest to idealne rozwiązanie do załączania grzałek i odbiorników rezystancyjnych. Z kolei zdolność łączeniowa 15 A dla kategorii AC3 umożliwia bezpieczne sterowanie silnikami jednofazowymi i trójfazowymi o mniejszej mocy.

• Materiał styków AgSnO2: Zastosowanie tlenku cyny srebrowej zapewnia wysoką odporność na wypalanie styków oraz minimalizuje ryzyko ich zgrzania przy prądach udarowych.
• Napięcie sterujące 12 V DC: Cewka zasilana prądem stałym o napięciu znamionowym 12 V pozwala na bezpośrednią współpracę z niskonapięciowymi sterownikami PLC oraz systemami zasilania awaryjnego.
• Zaciski śrubowe: Solidne przyłącza gwarantują trwałe połączenie przewodów i odporność na wibracje występujące w środowisku przemysłowym.
• Kompaktowe wymiary: Obudowa o wymiarach 75,5 x 26 x 53,5 mm ułatwia integrację w gęsto upakowanych panelach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przemysłowej aparatury łączeniowej. Stopień ochrony IP20 zapewnia bezpieczeństwo przed przypadkowym dotknięciem części czynnych palcem, co jest standardem wewnątrz obudów rozdzielczych. Wykorzystanie materiałów bezhalogenowych oraz zgodność z dyrektywami środowiskowymi potwierdza wysoką jakość wykonania marki RELPOL, będącej liderem w produkcji przekaźników.

Zastosowanie

Przekaźnik RG25-3022-28-1012 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Automatyce budynkowej: Sterowanie oświetleniem o dużej mocy oraz systemami HVAC.
• Przemyśle maszynowym: Jako element wykonawczy w układach sterowania silnikami i pompami.
• Systemach zasilania: Przełączanie obciążeń w układach zasilania gwarantowanego DC.
• Szafach sterowniczych: Dzięki bezpośredniemu montażowi na szynie 35 mm (DIN), idealnie wpisuje się w standardy nowoczesnej prefabrykacji rozdzielnic.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej 35 mm (TS35). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania cewki (12 V DC) jest zgodne z parametrami źródła zasilania. Przewody należy podłączyć do zacisków śrubowych zgodnie ze schematem: zaciski A1-A2 dla cewki oraz zaciski 11(1)-14(2) i 21(3)-24(4) dla torów prądowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa pewność styku i zapobiega utlenianiu się miedzi. Należy zachować odpowiedni moment dokręcania śrub, aby nie uszkodzić gniazd zaciskowych przy jednoczesnym zapewnieniu niskiej rezystancji przejścia.

FAQ

• Czy przekaźnik może pracować z napięciem 230V AC na stykach? Tak, styki robocze są przystosowane do pracy z napięciem do 400 V AC, co pozwala na bezpieczne łączenie obwodów jednofazowych 230 V oraz międzyfazowych.
• Jaki jest materiał styków i dlaczego jest ważny? Styki wykonane są z AgSnO2 (tlenek cyny srebrowej). Jest to materiał bardziej ekologiczny i odporny na erozję łukową niż tradycyjne styki kadmowe, co wydłuża żywotność przekaźnika przy obciążeniach indukcyjnych.
• Czy urządzenie wymaga dodatkowej podstawki? Nie, model RG25-3022-28-1012 jest przystosowany do bezpośredniego montażu na szynie DIN 35 mm, co eliminuje konieczność zakupu dodatkowych akcesoriów montażowych.
