Przekaźnik elektromagnetyczny, przemysłowy 230VAC, RUC-3012-26-5230 | 864078 Relpol

Alternatywny kod produktu: RUC-3012-26-5230

Opis i Kluczowe Cechy

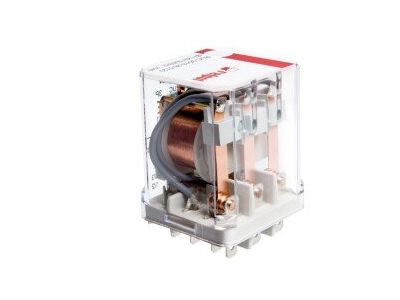

Przekaźnik elektromagnetyczny RUC-3012-26-5230 (symbol 864078) to kompaktowe, przemysłowe urządzenie zaprojektowane do montażu w gnieździe wtykowym. Wyposażone w dwa zestyki przełączne (2P) o obciążalności 16 A przy 250 V AC1 i 10 A przy 400 V AC1, sprawdza się w układach sterowania wymagających niezawodnego załączania obwodów. Materiał styków AgSnO2 gwarantuje wysoką trwałość i odporność na zużycie elektryczne. Zestaw zawiera gniazdo GUC11 oraz obejmę MBA, co ułatwia montaż w szafach sterowniczych.

• 2 zestyki przełączne (2P): Umożliwiają budowę układów zasilania i sterowania z dwoma niezależnymi obwodami, zwiększając elastyczność instalacji.
• Obciążalność 16 A / 250 V AC1: Wysoka zdolność łączeniowa pozwala na bezpośrednie sterowanie odbiornikami o znacznym poborze prądu w instalacjach przemysłowych.
• Materiał styków AgSnO2: Odporny na zgrzewanie i zużycie, zapewnia długą żywotność nawet przy wysokiej częstotliwości łączeń.
• Napięcie zasilania cewki 230 V AC: Uniwersalne napięcie wejściowe, kompatybilne z większością systemów sterowania w Europie.
• Zestaw z gniazdem GUC11 i obejmą MBA: Uproszczony montaż i stabilne mocowanie w szafach rozdzielczych ograniczają ryzyko luzowania się połączeń.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących aparatury niskonapięciowej oraz standardów bezpieczeństwa dla urządzeń przemysłowych. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Urządzenie przeznaczone jest do zastosowań przemysłowych i automatyki, gdzie wymagana jest niezawodna separacja obwodów oraz sterowanie odbiornikami o średnim i dużym obciążeniu.

• Sterowanie silnikami, pompami i wentylatorami w układach automatyki budynkowej i przemysłowej.
• Załączanie styczników pomocniczych w rozdzielnicach niskiego napięcia.
• Budowa układów alarmowych i sygnalizacyjnych wymagających separacji obwodów.
• Sterowanie obwodami oświetleniowymi w systemach SCADA.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym ma zostać zainstalowany przekaźnik. Wymagane jest odpowiednie przygotowanie gniazda wtykowego zgodnie z wymiarami podanymi w dokumentacji. Po zamontowaniu złącza w gnieździe należy zablokować je obejmą MBA, aby zapobiec przypadkowemu wysunięciu. Przekrój przewodów podłączanych do styków powinien być dostosowany do obciążalności zestyku (zalecane 1,5–4 mm²).

FAQ

• Jaki jest stopień ochrony IP przekaźnika? Podstawowy moduł przekaźnika ma stopień ochrony IP00, natomiast zestaw z gniazdem i obejmą charakteryzuje się IP20 – ochrona przed kontaktem palców i ciał stałych o średnicy powyżej 12,5 mm.
• Czy przekaźnik może sterować obwodami DC? Tak, ale z ograniczeniami: 16 A przy 24 V DC (DC-1), co sprawdzi się w układach sterowania niskonapięciowych.
• Jakie są zalecane warunki pracy? Maksymalna temperatura otoczenia podczas eksploatacji to +55°C, minimalna -25°C. Wilgotność względna nie powinna przekraczać 85%.
