Przekaźnik elektromagnetyczny, przemysłowy 12A 24VDC IP40, R2N-2012-23-1024-WTLD | 860399 Relpol

Alternatywny kod produktu: R2N-2012-23-1024-WTLD

Opis i Kluczowe Cechy

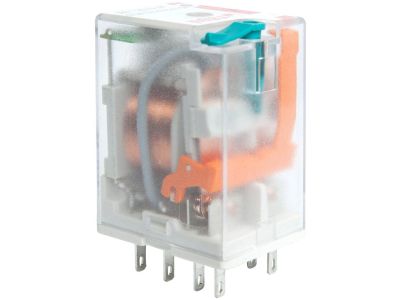

Przekaźnik elektromagnetyczny R2N-2012-23-1024-WTLD (indeks 860399) to miniaturowy przekaźnik przemysłowy przeznaczony do montażu w gnieździe wtykowym. Wyposażony w dwa zestyki przełączne (2P) o obciążalności 12 A w kategorii AC1/DC1, co pozwala na bezpieczne sterowanie odbiornikami o znacznym poborze prądu. Szerokość 21,2 mm umożliwia oszczędne zagospodarowanie miejsca w szafie sterowniczej.

• Dwa zestyki przełączne 2P (AgNi): Zapewniają niezawodne przełączanie dwóch niezależnych obwodów, materiał styków AgNi gwarantuje długą żywotność i odporność na łuk elektryczny.
• Obciążalność 12 A (AC1/DC1): Umożliwia sterowanie urządzeniami o prądzie do 12 A przy napięciu 250 V AC lub 24 V DC bez ryzyka przegrzania styków.
• Cewka 24 V DC: Niskonapięciowe zasilanie cewki ułatwia integrację z układami sterowania PLC i przekaźnikami.
• Wskaźniki i przycisk testujący: Czerwona dioda LED sygnalizuje stan załączenia cewki, wskaźnik mechaniczny umożliwia wizualną kontrolę zadziałania, a przycisk testujący z funkcją blokowania pozwala na symulację pracy bez konieczności podawania napięcia.
• Stopień ochrony IP40: Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do pracy w typowych szafach sterowniczych.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnie przyjętymi standardami bezpieczeństwa i jakości dla aparatury sterowniczej.

Zastosowanie

Przekaźnik R2N-2012-23-1024-WTLD znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne przełączanie obwodów niskiego napięcia.

• Sterowanie odbiornikami rezystancyjnymi, takimi jak grzejniki, wentylatory, oświetlenie.
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanu urządzeń (np. za pomocą diod LED na panelu sterowniczym).
• Automatyka budynkowa – sterowanie siłownikami, zaworami, układami ogrzewania.

Wskazówki Montażowe

Przekaźnik przeznaczony jest do montażu w dedykowanym gnieździe wtykowym (gniazdo montowane na szynie TH35 zgodnie z normą DIN). Prace montażowe i podłączeniowe może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia (maks. 12 A). Nie przekraczać podanych wartości prądów i napięć.

FAQ

• Czy przekaźnik posiada podświetlenie? Tak, wyposażony jest w czerwoną diodę LED sygnalizującą stan załączenia cewki.
• Jaki jest stopień ochrony? IP40 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, nie jest odporny na wilgoć. Zalecany montaż w suchych pomieszczeniach wewnątrz szaf sterowniczych.
• Czy przycisk testujący działa bez napięcia? Tak, przycisk testujący T posiada funkcję blokowania, która umożliwia mechaniczne załączenie styków bez konieczności podawania napięcia na cewkę, co ułatwia sprawdzenie poprawności okablowania.
