Przekaźnik elektromagnetyczny, przemysłowy 12A 24VDC IP40, R2N-2012-23-1024-WTL | 860398 Relpol

Alternatywny kod produktu: R2N-2012-23-1024-WTL

Opis i Kluczowe Cechy

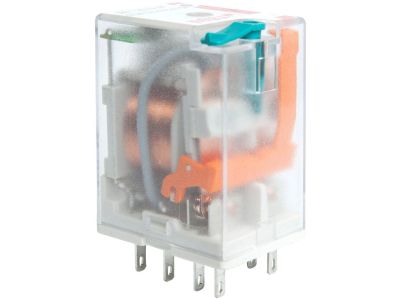

Przekaźnik elektromagnetyczny przemysłowy R2N-2012-23-1024-WTL (nr kat. 860398) to miniaturowy element do gniazda wtykowego o szerokości 21,2 mm. Wyposażony w dwa zestyki przełączne (2P) o prądzie AC1 12 A / 250 V oraz DC1 12 A / 24 V, co pozwala na bezpieczne przełączanie obwodów o średnim obciążeniu bez ryzyka przegrzania styków wykonanych z AgNi. Napięcie cewki wynosi 24 V DC przy dowolnej biegunowości, co upraszcza okablowanie. Dodatkowe funkcje: mechaniczny wskaźnik zadziałania (W), przycisk testujący z możliwością blokowania (T) oraz czerwona dioda LED sygnalizująca stan załączenia.

• Dwa zestyki przełączne (2P): Możliwość niezależnego sterowania dwoma obwodami z jednego sygnału sterującego – zwiększa elastyczność i oszczędza miejsce w szafie sterowniczej.
• Prąd znamionowy 12 A (AC1/DC1): Zapewnia niezawodną pracę w obwodach o umiarkowanym obciążeniu, np. przy sterowaniu stycznikami czy przekaźnikami pomocniczymi.
• Styki AgNi: Materiał srebro-nikiel gwarantuje wysoką odporność na łuk elektryczny i długą żywotność mechaniczną oraz elektryczną.
• Wskaźnik mechaniczny, przycisk testujący z blokadą oraz czerwona dioda LED: Ułatwiają diagnostykę i ręczne sprawdzenie działania przekaźnika bez konieczności podawania napięcia na cewkę.
• Stopień ochrony IP40: Chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm, co jest wystarczające do typowych zastosowań w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich i posiada oznakowanie CE. Jego konstrukcja jest zgodna ze standardami DIN, co gwarantuje kompatybilność z typowymi gniazdami wtykowymi i systemami montażowymi. Ze względu na charakter pracy urządzenia zaleca się stosowanie go w obwodach niskiego napięcia zgodnie z przeznaczeniem.

Zastosowanie

Miniaturowy przekaźnik elektromagnetyczny R2N dedykowany jest do sterowania i sygnalizacji w automatyce przemysłowej i budynkowej. Dzięki dwóm zestykom przełącznym znajduje zastosowanie w licznych scenariuszach:

• Sterowanie odbiornikami o mocy do 3000 W (przy 250 V AC) – np. oświetleniem, wentylatorami, siłownikami.
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść PLC – separacja galwaniczna obwodu sterującego od wykonawczego.
• Sygnalizacja stanów pracy maszyn (poprzez styki przełączne można załączać lampki kontrolne lub alarmy).
• Automatyka budynkowa – sterowanie bramami, roletami, pompami czy systemami HVAC w połączeniu z czujnikami.

Wskazówki Montażowe

Montaż przekaźnika oraz wymiana w gnieździe wtykowym powinny być wykonywane wyłącznie przez personel z uprawnieniami SEP przy odłączonym napięciu. Przekaźnik umieszcza się w dedykowanym gnieździe (np. na szynie TH35/DIN lub płycie montażowej). Wymiary samego przekaźnika to 27,5 x 21,2 x 35,6 mm, a wymiary zestawu z gniazdem i obejmą są podane w opisie gniazda. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną dostarczoną z gniazdem. Przed jakimikolwiek pracami bezwzględnie odłączyć napięcie zasilania.

FAQ

• Czy przekaźnik ma podświetlenie? Tak, wyposażony jest w czerwoną diodę LED sygnalizującą stan załączenia cewki (widoczna również przez okienko w obudowie). Dodatkowo posiada mechaniczny wskaźnik zadziałania (biało-czerwony), który działa bez zasilania.
• Jaki jest stopień ochrony obudowy? IP40 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, nie jest odporny na wilgoć ani kurz w postaci pyłu drobnego. Przeznaczony do montażu w suchym miejscu wewnątrz rozdzielnicy lub szafy sterowniczej.
• Jak działa przycisk testujący? Przycisk T umożliwia ręczne przełączenie zestyków, a funkcja blokowania pozwala utrzymać styk w pozycji załączonej nawet po zwolnieniu przycisku. Ułatwia to sprawdzenie toru prądowego i diagnostykę bez podawania napięcia na cewkę.
