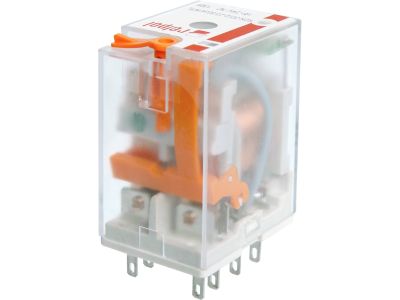

Przekaźnik elektromagnetyczny, przemysłowy 12A 230VAC IP40, R2N-2012-23-5230-WT | 860400 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R2N-2012-23-5230-WT to profesjonalne rozwiązanie przemysłowe od renomowanego producenta RELPOL. Urządzenie charakteryzuje się miniaturową konstrukcją o szerokości zaledwie 21,2 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych. Wyjście przekaźnika oparte jest na dwóch zestykach przełącznych (2P), które wykonano z wysokiej jakości materiału AgNi (srebro-nikiel). Zastosowanie tego stopu gwarantuje wysoką odporność na wypalanie łukowe oraz stabilną rezystancję zestyków w długim okresie eksploatacji.

• Wysoka obciążalność: Przekaźnik obsługuje prąd znamionowy 12 A przy napięciu 250 V AC (kategoria AC1) oraz 12 A przy 24 V DC (kategoria DC1), co czyni go uniwersalnym elementem wykonawczym.
• Zaawansowana diagnostyka: Urządzenie wyposażone jest w mechaniczny wskaźnik zadziałania (W) oraz przycisk testujący (T) z funkcją blokowania, co umożliwia szybką weryfikację poprawności działania obwodu bez konieczności podawania sygnału sterującego.
• Stopień ochrony IP 40: Obudowa zapewnia ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest kluczowe w środowiskach przemysłowych.
• Precyzyjne wyprowadzenia: Standardowy układ pinów dla gniazd wtykowych ułatwia montaż i wymianę serwisową.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Wykorzystanie materiału styków AgNi zapewnia zgodność z dyrektywami dotyczącymi trwałości komponentów łączeniowych. Przekaźnik spełnia standardy izolacji wymagane dla napięć zasilania cewki 230 V AC, co potwierdza jego niezawodność w profesjonalnych instalacjach automatyki.

Zastosowanie

Przekaźnik R2N-2012-23-5230-WT znajduje szerokie zastosowanie w systemach automatyki przemysłowej i budynkowej. Jest idealnym wyborem do:

• Sterowania pracą silników jednofazowych i elementów grzejnych w układach o obciążeniu do 12 A.
• Separacji galwanicznej między obwodami sterowania (PLC) a obwodami wykonawczymi o wyższym napięciu.
• Systemów oświetleniowych i wentylacyjnych, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna.
• Szaf sterowniczych o ograniczonej przestrzeni montażowej dzięki kompaktowym wymiarom 27,5 x 21,2 x 35,6 mm.

Wskazówki Montażowe

Montaż przekaźnika powinien odbywać się w dedykowanych gniazdach wtykowych montowanych na szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe podłączenie cewki: Napięcie zasilania Un wynosi 230 V AC i powinno być doprowadzone do zacisków A1(13) oraz A2(14).
• Zabezpieczenie mechaniczne: Zaleca się stosowanie obejm wyrzutowych (sprężynowych lub plastikowych), które zapobiegają wysunięciu się przekaźnika z gniazda pod wpływem wibracji.
• Moment dokręcania: W przypadku stosowania gniazd śrubowych, należy przestrzegać momentu dokręcania wskazanego w dokumentacji gniazda, aby zapewnić trwały styk elektryczny bez uszkodzenia zacisków.

FAQ

1. Czy przycisk testujący T pozwala na stałe załączenie styków?
Tak, przycisk testujący posiada funkcję blokowania, co pozwala na wymuszenie stanu pracy przekaźnika w celach serwisowych bez konieczności ciągłego trzymania przycisku.

2. Jakie są wymiary całego zestawu z gniazdem?
Całkowite wymiary zależą od wybranego modelu gniazda wtykowego (np. gniazdo śrubowe lub sprężynowe). Dokładne dane gabarytowe zestawu znajdują się w karcie katalogowej wybranego akcesorium.

3. Czy materiał AgNi nadaje się do obciążeń indukcyjnych?
Tak, styki AgNi są bardzo uniwersalne i dobrze radzą sobie z obciążeniami rezystancyjnymi oraz lekko indukcyjnymi, zapewniając długą żywotność urządzenia.
