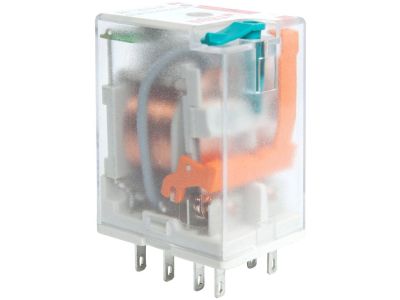

Przekaźnik elektromagnetyczny, przemysłowy 12A 110VDC IP40, R2N-2012-23-1110-WTLD | 861197 Relpol

Alternatywny kod produktu: R2N-2012-23-1110-WTLD

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny przemysłowy R2N-2012-23-1110-WTLD (symbol 861197) przeznaczony do montażu w gnieździe wtykowym. Posiada dwa zestyki przełączne (2P) o obciążalności prądowej 12 A w kategorii AC1 przy 250 V oraz 12 A w DC1 przy 24 V, co zapewnia pewne przełączanie odbiorników o znacznym poborze mocy bez ryzyka przegrzania styków. Cewka przystosowana do napięcia stałego 110 V DC, a szerokość obudowy wynosi 21,2 mm. Wyposażony we wskaźnik mechaniczny (W), przycisk testujący z funkcją blokowania (T) oraz diodę tłumiącą przepięcia (D). Stopień ochrony IP40.

• 2 zestyki przełączne (2P): Umożliwiają realizację zarówno załączania, jak i rozłączania dwóch niezależnych obwodów, co daje elastyczność w układach sterowania.
• Prąd AC1 12 A / 250 V oraz DC1 12 A / 24 V: Wysoka obciążalność w obwodach prądu przemiennego i stałego gwarantuje bezpieczną pracę z silnikami, grzejnikami i oświetleniem.
• Styki z materiału AgNi: Zapewniają niską rezystancję przejścia oraz odporność na łuk elektryczny, co wydłuża żywotność przekaźnika nawet przy częstym łączeniu.
• Przycisk testujący z blokadą (T): Pozwala ręcznie sprawdzić działanie zestyków podczas konserwacji oraz zablokować je w pozycji załączonej.
• Wskaźnik mechaniczny (W) i dioda (D): Wizualna informacja o stanie załączenia przekaźnika oraz tłumienie przepięć indukcyjnych chroni elektronikę sterującą.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury łączeniowej i sterowniczej, posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnymi standardami DIN, zapewniającymi bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Przekaźnik R2N dedykowany jest do przemysłowych układów automatyki i sterowania, gdzie wymagana jest kompaktowa budowa oraz możliwość szybkiej wymiany w gnieździe wtykowym. Sprawdza się w następujących scenariuszach:

• Sterowanie cewkami styczników, przekaźników pośredniczących i zaworów elektromagnetycznych.
• Przekazywanie sygnałów do programowalnych sterowników PLC oraz układów sygnalizacji.
• Załączanie i rozłączanie obwodów oświetlenia, grzejnictwa i małych silników w szafach sterowniczych.
• Automatyka budynkowa – sterowanie siłownikami, kurtynami powietrznymi czy bramami.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP i odpowiednią wiedzą techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do montażu w dedykowanym gnieździe wtykowym (np. seria R2N) – należy go wcisnąć do oporu, aż do zablokowania. Nie wymaga stosowania narzędzi ani dokręcania śrub. Przekrój przewodów przyłączanych do gniazda dobrać zgodnie z maksymalnym prądem obciążenia (12 A). Nie przekraczać dopuszczalnych parametrów elektrycznych podanych w dokumentacji producenta.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę sygnalizującą stan? Tak, wbudowana jest dioda tłumiąca przepięcia oraz wskaźnik mechaniczny (W) pokazujący, czy cewka jest zasilona, a styk w pozycji załączonej.
• Jaki jest stopień ochrony obudowy? IP40 – chroni przed ciałami stałymi o średnicy powyżej 1 mm (np. narzędzia, przewody), ale nie jest odporny na wnikanie wody. Nadaje się do zabudowy w szafach sterowniczych o suchym środowisku.
• Jak uzyskać informację o stanie styku bez włączania napięcia? Przycisk testujący T z blokadą umożliwia ręczne załączenie zestyków w celu sprawdzenia ciągłości obwodu bez podawania napięcia na cewkę.
