Przekaźnik elektromagnetyczny, przemysłowy 10A 24VDC IP40, R3N-2013-23-1024-WT | 860402 Relpol

Alternatywny kod produktu: R3N-2013-23-1024-WT

Opis i Kluczowe Cechy

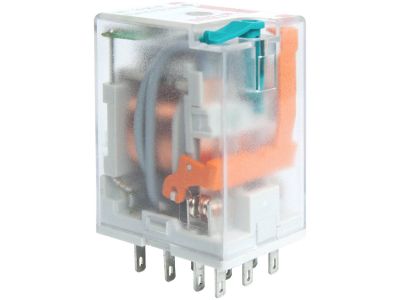

Przekaźnik elektromagnetyczny R3N-2013-23-1024-WT (numer katalogowy 860402) to miniaturowy przekaźnik przemysłowy do gniazda wtykowego. Wyposażony w trzy zestyki przełączne (3P) wykonane ze stopu AgNi, zapewnia niezawodne przełączanie przy prądzie znamionowym 10 A w kategorii AC1 (250 V) oraz 10 A w DC1 (24 V). Szerokość 21,2 mm umożliwia oszczędność miejsca w szafie sterowniczej, a wbudowany wskaźnik mechaniczny i przycisk testujący z funkcją blokowania ułatwiają diagnostykę i serwis.

• 3 zestyki przełączne (3P): Gwarantują elastyczność w sterowaniu trzema niezależnymi obwodami, każdy z wyprowadzeniami NO/NC (11-12-14, 21-22-24, 31-32-34).
• Prąd znamionowy 10 A (AC1/250 V, DC1/24 V): Zapewnia bezpieczną pracę przy znacznym obciążeniu bez ryzyka przegrzania styków, odpowiedni do typowych aplikacji przemysłowych.
• Cewka 24 V DC z dowolną biegunowością: Ułatwia podłączenie w układach automatyki bez konieczności zachowania polaryzacji, co przyspiesza montaż.
• Wskaźnik mechaniczny W i przycisk testujący T z blokadą: Pozwalają na szybką weryfikację stanu styków oraz ręczne przełączenie do celów serwisowych, zwiększając komfort diagnostyki.
• Stopień ochrony IP40: Chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, zapewniając bezpieczną pracę w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do montażu w gniazdach wtykowych zgodnych z profilem DIN, co gwarantuje kompatybilność z typową aparaturą modułową. Brak szczegółowych numerów norm w źródle – zaleca się stosowanie zgodnie z przeznaczeniem oraz lokalnymi przepisami.

Zastosowanie

Przekaźnik R3N-2013-23-1024-WT znajduje zastosowanie w układach sterowania i automatyki przemysłowej, gdzie wymagane jest niezawodne przełączanie obwodów elektrycznych. Sprawdza się zarówno w aplikacjach nowych, jak i modernizowanych.

• Sterowanie silnikami, wentylatorami, pompami i innymi odbiornikami o mocy do 2,5 kW (w zależności od kategorii pracy).
• Impulsowe sterowanie stycznikami, przekaźnikami pomocniczymi, wejściami PLC oraz innymi urządzeniami automatyki.
• Sygnalizacja stanu w tablicach synoptycznych i układach alarmowych.
• Automatyka budynkowa – sterowanie oświetleniem, żaluzjami, bramami oraz systemami HVAC.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy przekaźniku mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem czynności bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Przekaźnik przeznaczony jest do montażu w gnieździe wtykowym (np. na szynie TH35) – grubość przewodów powinna być dobrana do prądu obciążenia zgodnie z normami. Moment dokręcania śrub zacisków należy dostosować do wartości podanych w dokumentacji producenta gniazda (jeśli jest dostępna). Po zamontowaniu sprawdzić poprawność połączeń i działanie mechaniczne wskaźnika oraz przycisku testującego.

FAQ

• Czy przekaźnik posiada podświetlenie LED? Nie. Przekaźnik wyposażony jest jedynie we wskaźnik mechaniczny (czerwona/pomarańczowa dźwigienka) oraz przycisk testujący T z funkcją blokowania. Nie ma wbudowanej diody LED sygnalizującej stan cewki.
• Jaki stopień ochrony ma ten przekaźnik? Deklarowany stopień ochrony to IP40. Oznacza to, że obudowa chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm (np. narzędzia, druty), ale nie jest wodoszczelna – nadaje się do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Ile styków posiada przekaźnik i w jakiej konfiguracji? Przekaźnik ma trzy zestyki przełączne (3P). Każdy zestyk składa się z wyprowadzeń: normalnie zamknięty (NC), wspólny i normalnie otwarty (NO). Łącznie dostępnych jest 6 styków zwiernych i 6 rozwiernych, co pozwala na realizację różnorodnych układów sterowania.
