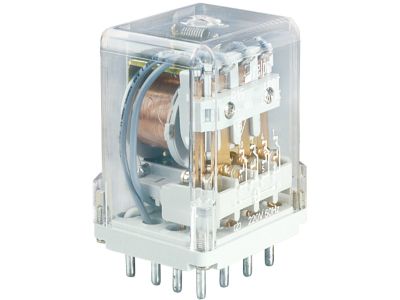

Przekaźnik elektromagnetyczny, przemysłowy 4P, 10A, 24VDC, IP40, R15-2014-23-1024 | 863812 Relpol

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny R15-2014-23-1024 to uznany standard w automatyce przemysłowej, produkowany przez renomowaną firmę RELPOL. Jest to urządzenie małogabarytowe, zaprojektowane z myślą o montażu w gniazdach wtykowych, co znacząco ułatwia serwisowanie i wymianę komponentów w szafach sterowniczych. Przekaźnik posiada cztery zestyki przełączne (4P), co pozwala na jednoczesne sterowanie czterema niezależnymi obwodami elektrycznymi.

• Wysoka obciążalność: Znamionowy prąd obciążenia w kategorii AC1 wynosi 10 A przy napięciu 250 V AC, natomiast w kategorii DC1 jest to 10 A przy 24 V DC, co zapewnia szerokie spektrum zastosowań przy sterowaniu odbiornikami rezystancyjnymi.
• Materiał styków AgNi: Zastosowanie stopu srebra z niklem (AgNi) gwarantuje wysoką odporność na wypalanie łukowe oraz stabilną rezystancję przejścia, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Stopień ochrony IP40: Obudowa zapewnia ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest optymalne dla czystych środowisk przemysłowych.
• Kompaktowe wymiary: Szerokość wynosząca zaledwie 42,5 mm pozwala na optymalne zagospodarowanie przestrzeni na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przekaźników przemysłowych. Wykorzystanie materiałów najwyższej jakości oraz precyzyjny proces produkcyjny RELPOL zapewniają pełne bezpieczeństwo użytkowania. Przekaźnik spełnia wymagania dyrektyw niskonapięciowych oraz norm bezpieczeństwa elektrycznego, co jest kluczowe przy certyfikacji gotowych maszyn i urządzeń wprowadzanych do obrotu na rynku europejskim.

Zastosowanie

Przekaźnik R15-2014-23-1024 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Dzięki czterem parom styków idealnie nadaje się do:

• Powielania sygnałów sterujących w układach logicznych.
• Separacji galwanicznej między obwodami sterowania (24V DC) a obwodami wykonawczymi o wyższym napięciu.
• Sterowania pracą silników małej mocy, elektrozaworów oraz elementów grzejnych.
• Układów sygnalizacji i blokad w rozdzielnicach elektrycznych.

Wskazówki Montażowe

Dla zapewnienia bezawaryjnej pracy urządzenia, należy przestrzegać poniższych zaleceń:

• Montaż w gnieździe: Przekaźnik jest przeznaczony do montażu w gniazdach wtykowych (np. GZ14U). Należy upewnić się, że przekaźnik jest wciśnięty do końca, a piny są prawidłowo osadzone w zaciskach gniazda.
• Zabezpieczenie mechaniczne: Zaleca się stosowanie obejm sprężynowych (np. GZ14 0737), które zapobiegają wysunięciu się przekaźnika z gniazda pod wpływem drgań i wibracji występujących w maszynach.
• Podłączenie cewki: Napięcie zasilania cewki wynosi 24 V DC. Należy zwrócić uwagę na polaryzację zasilania na wyprowadzeniach A1(13) i A2(14).
• Warunki pracy: Należy pamiętać, że po zamontowaniu w gnieździe stopień ochrony zestawu może ulec zmianie (np. IP00 dla zestawu z gniazdem GZ14U), co wymaga montażu w odpowiedniej obudowie lub szafie sterowniczej.

FAQ

1. Czy przekaźnik posiada wskaźnik zadziałania?
Model R15-2014-23-1024 w wersji podstawowej bazuje na sprawdzonej konstrukcji mechanicznej. Szczegółowe informacje o dodatkowym wyposażeniu (LED, przycisk testowy) znajdują się w pełnej specyfikacji technicznej serii R15.

2. Jakie gniazdo jest dedykowane do tego modelu?
Najczęściej stosowanym gniazdem jest model GZ14U, który umożliwia montaż na szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą wkrętów.

3. Czy można sterować tym przekaźnikiem bezpośrednio z wyjścia sterownika PLC?
Tak, cewka na napięcie 24 V DC jest kompatybilna z większością wyjść tranzystorowych i przekaźnikowych sterowników PLC, o ile wydajność prądowa wyjścia jest zgodna z poborem mocy cewki przekaźnika R15.
