Przekaźnik elektromagnetyczny, przemysłowy 4P,10A, 230VAC, IP40, R15-2014-23-3230 | 862846 Relpol

Opis i Kluczowe Cechy

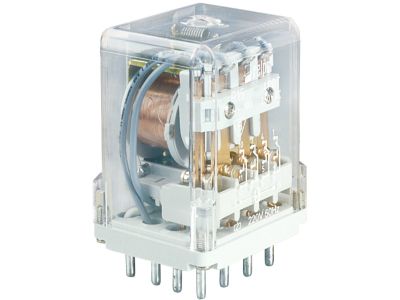

Przekaźnik elektromagnetyczny R15-2014-23-3230 to uznany standard w automatyce przemysłowej, produkowany przez renomowaną firmę RELPOL. Jest to urządzenie małogabarytowe, zaprojektowane z myślą o montażu w gniazdach wtykowych, co znacząco ułatwia serwisowanie i wymianę komponentów w szafach sterowniczych. Wyposażony w cztery zestyki przełączne (4P), pozwala na jednoczesne sterowanie wieloma obwodami wykonawczymi.

• Wysoka obciążalność: Znamionowy prąd obciążenia w kategorii AC1 wynosi 10 A przy napięciu 250 V AC, natomiast w kategorii DC1 jest to 10 A przy 24 V DC, co czyni go uniwersalnym rozwiązaniem dla systemów o różnej charakterystyce zasilania.
• Materiał styków AgNi: Zastosowanie stopu srebra z niklem (AgNi) gwarantuje wysoką odporność na wypalanie łukowe oraz stabilną rezystancję zestyków, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Stopień ochrony IP40: Obudowa zapewnia ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest kluczowe w środowiskach przemysłowych o umiarkowanym zapyleniu.
• Kompaktowe wymiary: Szerokość wynosząca zaledwie 42,5 mm pozwala na optymalne wykorzystanie przestrzeni montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przemysłowych przekaźników elektromagnetycznych. Wykorzystanie materiałów bezkadmowych oraz precyzyjne oznaczenie wyprowadzeń (zgodne z systemem numeracji przemysłowej) zapewnia pełną kompatybilność z systemami sterowania w całej Europie. Urządzenie spełnia wymagania bezpieczeństwa niezbędne do pracy w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Przekaźnik R15-2014-23-3230 znajduje szerokie zastosowanie w układach automatyki budynkowej oraz przemysłowej. Dzięki konfiguracji 4P idealnie nadaje się do:

• Separacji galwanicznej obwodów sterowania od obwodów mocy.
• Powielania sygnałów sterujących w rozbudowanych układach logicznych.
• Sterowania pracą silników małej mocy, elektrozaworów oraz elementów grzejnych.
• Systemów sygnalizacji i alarmowania, gdzie wymagana jest wysoka niezawodność przełączania.

Wskazówki Montażowe

Montaż przekaźnika powinien odbywać się w dedykowanym gnieździe wtykowym (np. model GZ14U), co umożliwia szybką instalację na szynie DIN 35 mm. Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe podłączenie cewki: Zaciski A1(13) i A2(14) wymagają podania napięcia sterującego 230 V AC.
• Oznaczenia styków: Wyprowadzenia są czytelnie ponumerowane (np. 11-12-14 dla pierwszego toru), co minimalizuje ryzyko błędu podczas krosowania przewodów.
• Zabezpieczenie mechaniczne: Zaleca się stosowanie obejm sprężynowych (np. GZ14 0737), które zapobiegają wysunięciu się przekaźnika z gniazda pod wpływem wibracji występujących w maszynach przemysłowych.
• Warunki pracy: Należy pamiętać, że zestaw przekaźnik plus gniazdo posiada stopień ochrony IP00, co wymaga montażu w odpowiedniej obudowie lub szafie rozdzielczej.

FAQ

1. Czy przekaźnik posiada wskaźnik zadziałania?
Model R15 w tej konfiguracji skupia się na niezawodności mechanicznej; szczegółowe informacje o dodatkowym wyposażeniu (jak dioda LED czy przycisk testowy) zależą od konkretnego wariantu wykonania serii R15.

2. Jakie gniazdo jest zalecane do tego modelu?
Najczęściej stosowanym gniazdem jest GZ14U, które pozwala na montaż na szynie DIN i zapewnia stabilne połączenie elektryczne.

3. Czy styki AgNi nadają się do bardzo małych obciążeń?
Styki srebrowo-niklowe są zoptymalizowane pod obciążenia średniej mocy (10A). Przy bardzo małych prądach (poniżej 5mA) zaleca się stosowanie styków złoconych, jednak dla standardowych zastosowań przemysłowych AgNi jest wyborem optymalnym.
