Przekaźnik elektromagnetyczny, przemysłowy 10A 230VAC IP40 | 863893 Relpol

Alternatywny kod produktu: R15-2014-23-3230-L

Opis i Kluczowe Cechy

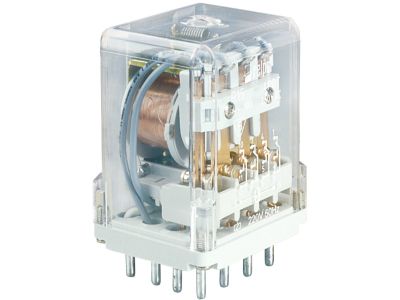

Przekaźnik elektromagnetyczny (symbol 863893) to kompaktowe urządzenie przemysłowe o szerokości 42,5 mm, przeznaczone do montażu w gnieździe wtykowym. Pracuje z napięciem zasilania 230V AC, oferując cztery zestyki przełączne (4P) o obciążalności do 10A przy 250V AC/24V DC. Wbudowany wskaźnik LED sygnalizuje stan pracy, ułatwiając diagnostykę. Stopień ochrony IP40 chroni przed kontaktem z częściami pod napięciem i wnikaniem ciał stałych.

• 4 zestyki przełączne (4P): Umożliwiają elastyczne sterowanie czterema niezależnymi obwodami – idealne do zastosowań wymagających wielu punktów załączania/rozwierania.
• Obciążalność 10A/250V AC: Wysoka zdolność przełączania mocy – kompatybilny z szerokim zakresem odbiorników przemysłowych.
• Napięcie zasilania 230V AC: Standardowe napięcie sieciowe – gotowy do zastosowania w typowych instalacjach elektrycznych.
• Wskaźnik LED (czerwony): Natychmiastowa wizualna sygnalizacja stanu pracy przekaźnika – ułatwia montaż i konserwację.
• Stopień ochrony IP40: Ochrona przed dotykiem części pod napięciem i wnikaniem ciał stałych o średnicy powyżej 1 mm – odpowiedni do suchych pomieszczeń przemysłowych.

Zgodność z Normami

Przekaźnik spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami bezpieczeństwa elektrycznego dla urządzeń przemysłowych, w tym z normami dotyczącymi kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik elektromagnetyczny 863893 znajduje szerokie zastosowanie w układach automatyki przemysłowej, sterowania maszyn i rozdzielnicach niskiego napięcia.

• Sterowanie oświetleniem przemysłowym – załączanie/wyłączanie grup lamp.
• Automatyka budynkowa – zarządzanie obwodami grzewczymi, wentylacyjnymi lub alarmowymi.
• Maszyny produkcyjne – sterowanie silnikami, elektrozaworami lub układami pneumatycznymi.
• Systemy zabezpieczeń – integracja z czujnikami i układami sygnalizacji.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przekaźnik montuje się w dedykowanym gnieździe wtykowym, a następnie podłącza zgodnie z oznaczeniami na obudowie. Należy zwrócić uwagę na prawidłowe przyporządkowanie styków (11/12/14, 21/22/24 itd.) oraz napięcie zasilania. Unikać nadmiernego dokręcania przewodów w gnieździe – zaleca się stosowanie momentu zgodnego z dokumentacją techniczną. Po montażu sprawdzić działanie wskaźnika LED i poprawność przełączania obwodów.

FAQ

• Jakie napięcie zasilania obsługuje przekaźnik? Urządzenie jest przeznaczone do pracy z napięciem 230V AC. Nie należy stosować innych napięć bez odpowiedniego dostosowania obwodu.
• Czy przekaźnik posiada zabezpieczenie przeciwprzepięciowe? Dane produktu nie zawierają informacji o zabezpieczeniu przeciwprzepięciowym. W układach wymagających dodatkowej ochrony zaleca się stosowanie warystorów lub układów gaszących.
• Jaki jest maksymalny prąd łączeniowy? Przekaźnik obsługuje obciążenie do 10A przy 250V AC/24V DC. Dla prądów wyższych należy stosować dodatkowe styczniki.
