Przekaźnik elektromagnetyczny, przemysłowy 10A 12VAC IP40, R15-2013-23-5012-WT | 802864 Relpol

Alternatywny kod produktu: R15-2013-23-5012-WT

Opis i Kluczowe Cechy

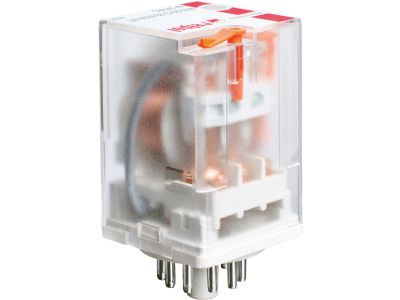

Przekaźnik elektromagnetyczny przemysłowy R15-2013-23-5012-WT (nr kat. 802864) to małogabarytowy element do gniazda wtykowego o szerokości 35 mm, wyposażony w trzy zestyki przełączne (3P). Dzięki prądowi AC1 10 A / 250 V oraz DC1 10 A / 24 V zapewnia niezawodne przełączanie obciążeń w instalacjach prądu przemiennego i stałego. Zintegrowany wskaźnik zadziałania mechanicznego oraz przycisk testujący z funkcją blokowania styków ułatwiają diagnostykę i obsługę.

• 3 zestyki przełączne (3P): umożliwiają jednoczesne sterowanie trzema niezależnymi obwodami, co zwiększa elastyczność konfiguracji.
• AC1 – 10 A / 250 V, DC1 – 10 A / 24 V: wysoka obciążalność pozwala na bezpieczne przełączanie odbiorników o znacznym poborze prądu bez ryzyka przegrzania styków.
• Wskaźnik zadziałania mechaniczny (W): zapewnia natychmiastową wizualną kontrolę stanu pracy przekaźnika, bez konieczności używania mierników.
• Przycisk testujący (T) z blokadą styków: umożliwia ręczne załączenie i zablokowanie styków w pozycji roboczej, co ułatwia testowanie obwodów podczas serwisu.
• Szerokość 35 mm i materiał styków AgNi: kompaktowa zabudowa w rozdzielnicach modułowych oraz wysoka odporność na zużycie i niskie napięcie łuku gwarantują długą żywotność.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury elektrycznej i posiada certyfikat CE. Wykonanie spełnia wymagania typowe dla przemysłowych przekaźników elektromagnetycznych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik R15-2013-23-5012-WT sprawdza się w układach sterowania i automatyki, gdzie wymagana jest niezawodna separacja galwaniczna oraz przełączanie sygnałów i obciążeń.

• Sterowanie silnikami, zaworami, grzałkami i innymi odbiornikami przemysłowymi w obwodach AC i DC.
• Przekazywanie impulsów sterujących do styczników, przekaźników pomocniczych oraz wejść sterowników PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych i pulpity operatorskie.
• Automatyka budynkowa – przełączanie obwodów oświetlenia, wentylacji i ogrzewania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez personel z odpowiednimi kwalifikacjami i uprawnieniami SEP. Urządzenie wymaga bezwzględnego odłączenia napięcia przed jakimikolwiek pracami instalacyjnymi. Przekaźnik przystosowany jest do montażu w gnieździe wtykowym (np. PZ11), które mocuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta gniazda i obowiązującymi normami. Dla zachowania deklarowanego stopnia ochrony IP40 (sam przekaźnik) lub IP20 (w zestawie z gniazdem) należy zapewnić odpowiednie uszczelnienie obudowy.

FAQ

• Czy przekaźnik ma podświetlenie LED? Nie. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem (flagą) – nie wymaga zasilania i jest widoczny nawet po odłączeniu napięcia.
• Jaki stopień ochrony posiada przekaźnik? Sam przekaźnik ma stopień ochrony IP40. W komplecie z gniazdem PZ11 i obejmą (zestaw R15) ochrona wynosi IP20.
• Do czego służy przycisk testujący z blokadą styków? Przycisk T pozwala ręcznie załączyć przekaźnik i zablokować styki w pozycji roboczej. Ułatwia to sprawdzenie poprawności działania obwodów sterowniczych bez podawania napięcia na cewkę.
