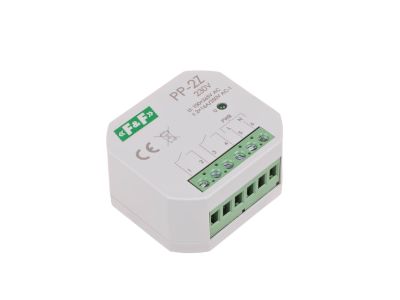

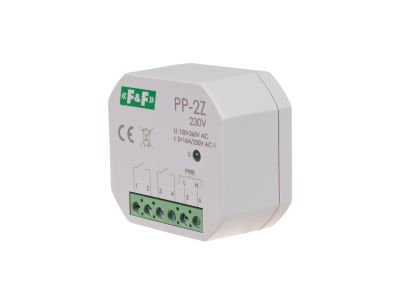

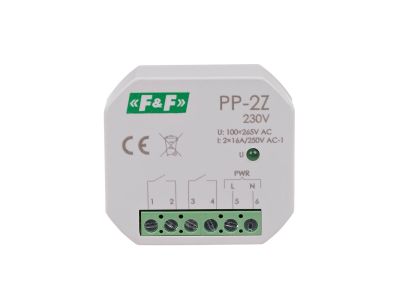

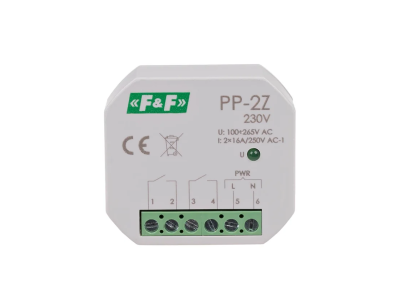

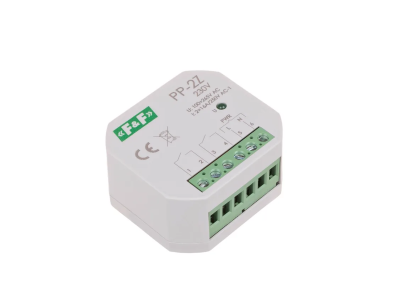

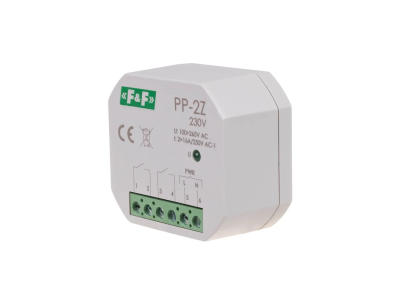

Przekaźnik elektromagnetyczny PP-2Z 2 styki zwierne (NO) 16A 100-265V AC montaż podtynkowy | PP-2Z-230V F&F

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PP-2Z-230V to kompaktowe urządzenie wyposażone w dwa styki zwierne (NO) o obciążalności do 16 A przy napięciu zasilania 100–265 V AC. Przeznaczony do montażu w puszce podtynkowej Ø60, co pozwala na dyskretne zabudowanie w instalacjach natynkowych i podtynkowych. Szerokość modułu: 48×43 mm, wysokość 25 mm. Separacja styków zapewnia bezpieczną izolację obwodów sterujących od zasilanych.

• Prąd obciążenia 16 A (AC-1): umożliwia bezpieczne załączanie obwodów o znacznym obciążeniu rezystancyjnym, takich jak oświetlenie LED, grzejniki czy wentylatory.
• Dwa niezależne styki zwierne (2×NO): pozwalają na równoczesne sterowanie dwoma odbiornikami z jednego sygnału sterującego lub na realizację prostych układów logicznych.
• Napięcie zasilania 100–265 V AC: szeroki zakres umożliwia pracę w sieciach 1-fazowych (230 V) oraz w instalacjach o podwyższonym napięciu (np. 110 V).
• Montaż w puszce podtynkowej Ø60: niewielkie wymiary (48×43×25 mm) ułatwiają instalację w standardowych puszkach, bez potrzeby stosowania rozdzielnicy.
• Trwałość mechaniczna min. 5×10⁶ cykli: gwarantuje długą i niezawodną pracę w aplikacjach o częstym przełączaniu.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury elektrycznej niskiego napięcia. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami Unii Europejskiej. Stopień ochrony IP20 zapewnia ochronę przed dotykiem palcami i ciałami stałymi o średnicy ≥12 mm.

Zastosowanie

Przekaźnik PP-2Z-230V sprawdza się w systemach sterowania oświetleniem, ogrzewaniem oraz jako element wykonawczy w automatyce budynkowej. Kompaktowa obudowa podtynkowa czyni go idealnym rozwiązaniem wszędzie tam, gdzie liczy się oszczędność miejsca.

• Sterowanie oświetleniem wewnętrznym i zewnętrznym (załączanie/wyłączanie obwodów żarowych, LED, świetlówek).
• Zasilanie odbiorników małej mocy w strefach wilgotnych – pomieszczenia gospodarcze, łazienki (wraz z odpowiednim osprzętem hermetycznym).
• Impulsowe załączanie styczników lub przekaźników mocy w szafach sterowniczych – separacja obwodów sterujących od wykonawczych.
• Sterowanie wentylatorami, roletami czy siłownikami (przy zachowaniu parametrów prądowych).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie instaluje się w puszce podtynkowej Ø60 (np. standardowa puszka elektroinstalacyjna). Zaciski śrubowe przeznaczone są dla przewodów o przekroju do 2,5 mm²; moment dokręcający nie powinien przekraczać 0,4 Nm. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Po zainstalowaniu sprawdź poprawność połączeń.

FAQ

• Czy przekaźnik ma podświetlenie? Nie, model PP-2Z-230V nie jest wyposażony w diodę LED sygnalizującą stan załączenia. Stan zadziałania można odczytać poprzez sprawdzenie napięcia na zaciskach wyjściowych miernikiem.
• Jaki stopień ochrony zapewnia to urządzenie? Stopień ochrony wynosi IP20 – urządzenie chroni przed dotykiem palcami oraz ciałami stałymi ≥12 mm. Nie jest odporne na wilgoć ani zalanie, dlatego montaż w pomieszczeniach mokrych wymaga dodatkowej obudowy hermetycznej.
• Jaka jest trwałość łączeniowa przy obciążeniu 16 A? Producent podaje trwałość mechaniczną min. 5×10⁶ cykli. Trwałość łączeniowa (elektryczna) zależy od rodzaju obciążenia – dla obciążeń rezystancyjnych (AC-1) może być zbliżona do trwałości mechanicznej, natomiast przy obciążeniach indukcyjnych (silniki, cewki) ulega skróceniu.
