Przekaźnik elektromagnetyczny PP-1P-24V 16A 1 styk przełączny (NO/NC) montaż podtynkowy | PP-1P-24V F&F

Opis i Kluczowe Cechy

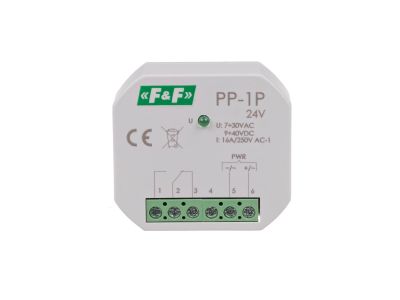

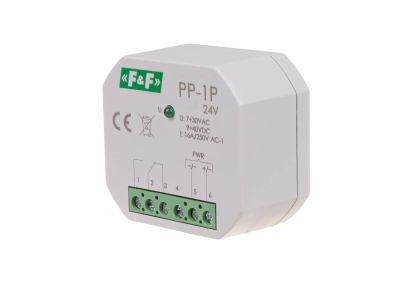

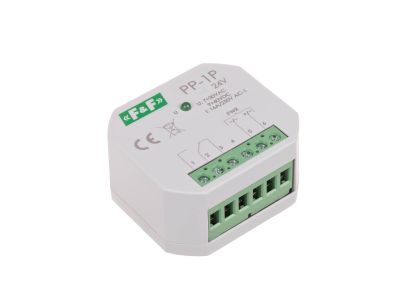

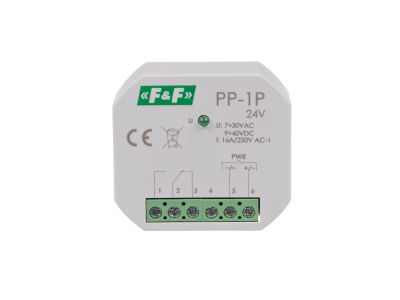

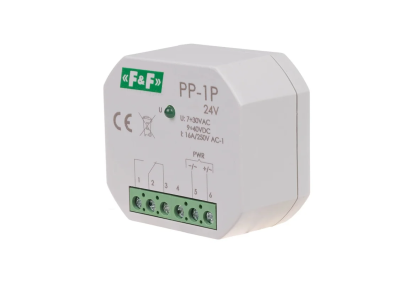

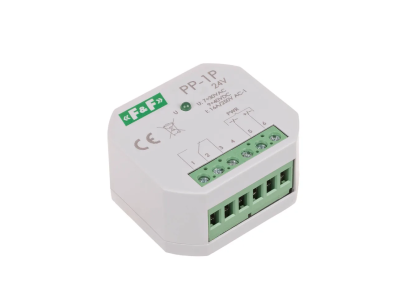

Przekaźnik elektromagnetyczny PP-1P-24V to uniwersalne urządzenie wykonawcze z pojedynczym stykiem przełącznym (1×NO/NC) o prądzie obciążenia 16 A w kategorii AC-1. Dzięki szerokiemu zakresowi napięcia zasilania (7–30 V AC / 9–40 V DC) sprawdzi się zarówno w instalacjach DC, jak i AC. Kompaktowa obudowa o wymiarach 48×43×25 mm umożliwia montaż bezpośrednio w puszce podtynkowej Ø60. Separacja galwaniczna oraz trwałość mechaniczna min. 5×10⁶ cykli gwarantują bezpieczeństwo i długą żywotność.

• Prąd obciążenia AC-1 16 A: bezpieczna praca z obciążeniami o znacznym poborze mocy, bez ryzyka przegrzania styków.
• Zakres napięcia zasilania 7–30 V AC / 9–40 V DC: kompatybilny z różnymi źródłami sterowania – transformatorami, zasilaczami impulsowymi, wyjściami PLC.
• Konfiguracja styków 1×NO/NC (styk przełączny): elastyczne sterowanie – możliwość załączania, rozłączania i przełączania między dwoma obwodami.
• Separacja galwaniczna (TAK): izolacja obwodu sterowania od obwodu głównego, zwiększona ochrona przed przepięciami i zakłóceniami.
• Trwałość mechaniczna min. 5×10⁶ cykli: długa żywotność, niezawodność w aplikacjach o dużej częstotliwości łączeń.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej, posiada oznaczenie CE. Przekaźnik spełnia standardy branżowe dla aparatury podtynkowej o stopniu ochrony IP20.

Zastosowanie

Przekaźnik PP-1P-24V znajduje zastosowanie w układach automatyki budynkowej, sterowaniu oświetleniem, wentylacją, roletami oraz w szafach sterowniczych jako element wykonawczy z izolowanym obwodem sterowania.

• Sterowanie oświetleniem i odbiornikami rezystancyjnymi/indukcyjnymi w instalacjach AC do 16 A.
• Impulsowe sterowanie stycznikami, przekaźnikami pomocniczymi lub wejściami PLC z niskonapięciowego sterowania.
• Zastosowanie w systemach inteligentnego budynku jako element wykonawczy dla sygnałów z czujników lub paneli sterujących.
• Tam gdzie wymagana jest separacja galwaniczna między obwodem sterowania (24 V) a obwodem mocy (230 V).

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez osoby z uprawnieniami SEP. Urządzenie przeznaczone do montażu w typowej puszce podtynkowej o średnicy Ø60 mm na ścianie lub w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm². Moment dokręcający wynosi 0,4 Nm – należy stosować klucz dynamometryczny, aby uniknąć uszkodzenia zacisku. Stopień ochrony IP20 oznacza, że urządzenie nie jest pyłoszczelne ani wodoodporne – montować w suchych pomieszczeniach.

FAQ

• Jaki zakres napięcia zasilania ma przekaźnik PP-1P-24V? Przekaźnik może być zasilany napięciem 7–30 V AC lub 9–40 V DC, co czyni go uniwersalnym rozwiązaniem do różnych systemów sterowania.
• Jaki jest pobór mocy cewki? Pobór mocy wynosi 0,6 W, co pozwala na bezpośrednie sterowanie z wyjść PLC lub sterowników bez dodatkowego wzmacniacza.
• Czy przekaźnik ma separację między cewką a stykami? Tak, separacja galwaniczna jest zapewniona – obwód sterowania jest odizolowany od obwodu obciążenia, co zwiększa bezpieczeństwo instalacji.
