Przekaźnik elektromagnetyczny PK-4PZ-24V AC/DC | PK-4PZ-24V F&F

Alternatywny kod produktu: PK4PZ24

Opis i Kluczowe Cechy

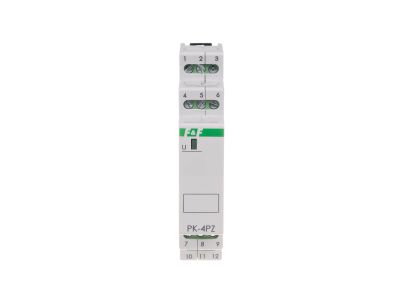

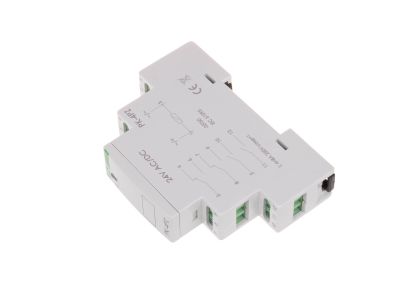

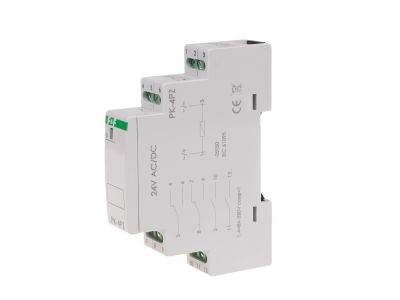

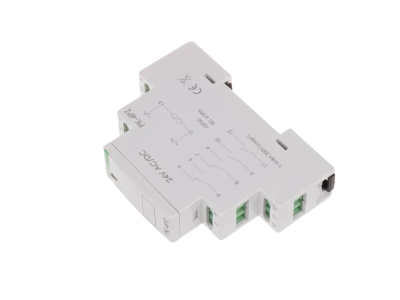

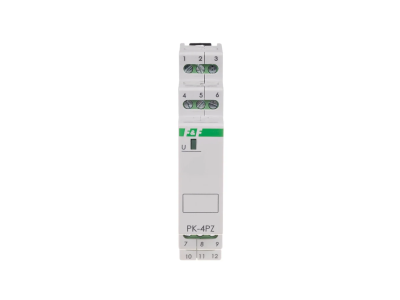

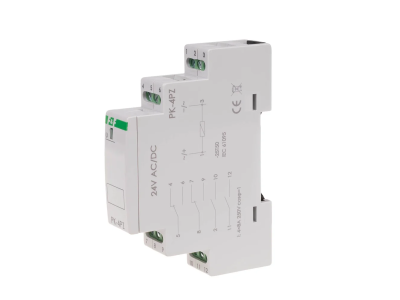

Przekaźnik elektromagnetyczny PK-4PZ-24V to jednomodułowe urządzenie przeznaczone do montażu na szynie 35 mm. Zasilany napięciem 24 V AC/DC (tolerancja -15 ÷ +10%) oferuje maksymalny prąd obciążenia w kategorii AC-1 wynoszący 8 A. Dzięki konfiguracji styków 2 × NO/NC (styki przełączne) oraz 2 × NO (styki zwierne) zapewnia elastyczność w sterowaniu różnorodnymi odbiornikami. Separacja galwaniczna styków gwarantuje bezpieczeństwo i niezawodność w instalacjach wymagających izolacji. Kompaktowy format 1 modułu (18 mm) oszczędza miejsce w rozdzielnicy.

• Napięcie zasilania 24 V AC/DC: uniwersalność zasilania – możliwość stosowania zarówno w obwodach prądu przemiennego, jak i stałego, z tolerancją -15 ÷ +10% zapewniającą stabilną pracę w nieidealnych warunkach sieci.
• Maksymalny prąd obciążenia AC-1 8 A: bezpieczne przełączanie obciążeń rezystancyjnych o znacznym poborze mocy bez ryzyka przegrzania styków.
• Konfiguracja styków 2 × NO/NC + 2 × NO: dwa tory przełączne i dwa zwierne dają szerokie możliwości logiczne – idealne do sterowania cewkami styczników, przekaźników czy sygnalizacji.
• Trwałość mechaniczna min. 5 mln cykli: wysoka niezawodność i długi okres eksploatacji nawet w aplikacjach o intensywnym użytkowaniu.
• Montaż 1 moduł (18 mm) na szynie 35 mm: oszczędność miejsca w szafach sterowniczych i rozdzielnicach, prosty montaż bez narzędzi (wystarczy zatrzask).

Zgodność z Normami

Przekaźnik PK-4PZ-24V został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada certyfikat CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i niskiego napięcia.

Zastosowanie

Dzięki kombinacji styków przełącznych i zwiernych oraz separacji galwanicznej przekaźnik PK-4PZ-24V sprawdzi się w szerokim zakresie aplikacji sterowniczych i automatyki przemysłowej.

• Sterowanie cewkami styczników, przekaźników pomocniczych i siłowników w szafach sterowniczych.
• Generowanie impulsów sterujących do wejść PLC, modułów wejścia/wyjścia oraz układów logicznych.
• Sygnalizacja stanów pracy (np. załączanie lampki kontrolnej) dzięki stykom zwiernym i przełącznym.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami w systemach opartych na centralach 24 V AC/DC.

Wskazówki Montażowe

Montaż przekaźnika PK-4PZ-24V może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (35 mm) w standardowej rozdzielnicy modułowej. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm². Moment dokręcający wynosi 0,4 Nm – należy go przestrzegać, aby uniknąć uszkodzenia zacisków lub poluzowania połączenia. Przekrój przewodów dobrać do prądu obciążenia zgodnie z obowiązującymi normami.

FAQ

• Czy przekaźnik PK-4PZ-24V ma podświetlenie LED? W danych technicznych nie przewidziano diody sygnalizacyjnej. Przekaźnik nie posiada wbudowanego podświetlenia – stanu załączenia można kontrolować miernikiem lub poprzez monitorowanie obwodu.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – urządzenie chronione przed dostępem palcem i ciałami stałymi o średnicy ≥12,5 mm, ale nie przed wilgocią. Należy montować je w rozdzielnicy o odpowiedniej szczelności.
• Czy styki są przełączne czy tylko zwierne? Przekaźnik posiada dwa tory przełączne (NO/NC) oraz dwa tory zwierne (NO). Łącznie dostępnych jest 8 wyprowadzeń – 2 wspólne, 2 rozwierne i 2 zwierne dla sekcji przełącznej oraz 2 zwierne dla sekcji dodatkowej. Umożliwia to realizację funkcji przełączania i załączania w jednym urządzeniu.
