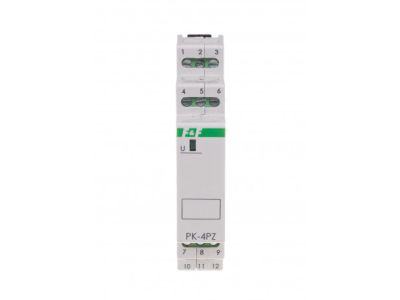

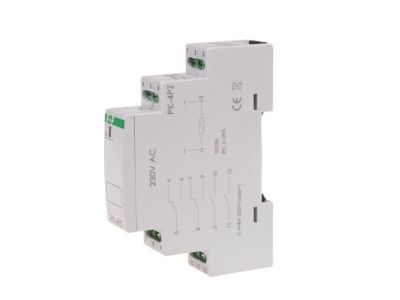

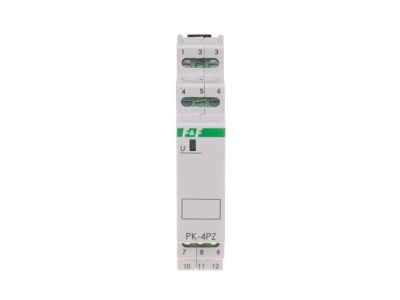

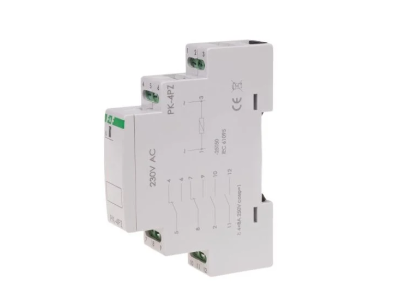

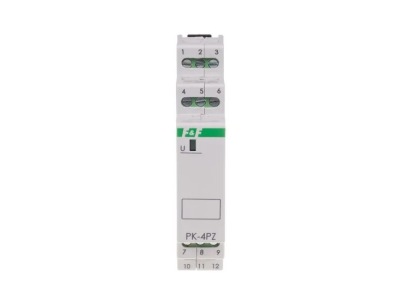

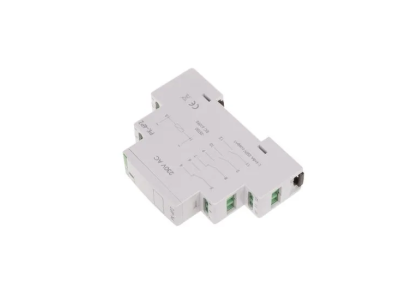

przekaźnik elektromagnetyczny PK-4PZ 110V | PK-4PZ-110V F&F

Alternatywny kod produktu: PK4PZ110

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PK-4PZ-110V to urządzenie o napięciu zasilania 110 V AC/DC i maksymalnym prądzie obciążenia 8 A. Posiada 2 styki przełączne NO/NC oraz 2 styki zwierne NO, co zapewnia elastyczność w aplikacjach sterowania i sygnalizacji. Kompaktowa obudowa o szerokości 1 modułu (18 mm) umożliwia oszczędność miejsca w rozdzielnicy przy montażu na szynie 35 mm.

• Napięcie zasilania 110 V AC/DC z tolerancją -15 ÷ 10%: gwarantuje niezawodną pracę przy typowych wahaniach napięcia w sieci, bez ryzyka niepożądanego wyzwolenia.
• Maksymalny prąd obciążenia AC-1 8 A: umożliwia sterowanie odbiornikami o średnim poborze mocy, takimi jak cewki styczników, przekaźników czy sygnalizacja.
• Konfiguracja styków: 2 × NO/NC (przełączne) + 2 × NO (zwierne): pozwala na realizację złożonych układów sterowania, zabezpieczeń oraz sygnalizacji bez konieczności stosowania dodatkowych elementów.
• Separacja styku (TAK): zapewnia galwaniczną izolację między obwodem sterującym a obwodem obciążenia, zwiększając bezpieczeństwo i niezawodność instalacji.
• Trwałość łączeniowa mechaniczna min. 5 × 10⁶ cykli: długi okres eksploatacji bez konieczności częstej wymiany, co redukuje koszty utrzymania.
• Obudowa 1 moduł (18 mm) do montażu na szynie 35 mm: szybki montaż i oszczędność miejsca w rozdzielnicy, idealny do zagęszczonych szaf sterowniczych.

Zgodność z Normami

Przekaźnik PK-4PZ-110V spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Konstrukcja zgodna jest z powszechnie stosowanymi normami dla aparatury modułowej (standard DIN), co gwarantuje bezpieczne użytkowanie w instalacjach elektrycznych.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków i separacji galwanicznej, przekaźnik sprawdza się w wielu układach sterowania i automatyki. Idealny do zabudowy w szafach sterowniczych, rozdzielnicach oraz w systemach automatyki budynkowej.

• Sterowanie cewkami styczników, przekaźników pomocniczych i zaworów w szafach sterowniczych.
• Wysyłanie impulsów do wejść sterowników PLC lub układów automatyki budynkowej (np. central wentylacyjnych, oświetlenia).
• Sygnalizacja stanów pracy – załącz/wyłącz lub awaria – poprzez styki zwierne/przełączne.
• Separacja obwodów sterujących od obwodów mocy w aplikacjach wymagających izolacji galwanicznej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w obudowie modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Zaciski śrubowe przeznaczone są dla przewodów o przekroju do 2,5 mm², moment dokręcający wynosi 0,4 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do wartości prądu obciążenia.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę sygnalizacyjną? W danych technicznych nie przewidziano podświetlenia – przekaźnik nie posiada wbudowanego wskaźnika LED stanu załączenia.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 – urządzenie należy instalować w suchych pomieszczeniach, wewnątrz rozdzielnic lub szaf sterowniczych, gdzie nie występuje zapylenie ani wilgoć.
• W jakim trybie pracują poszczególne styki? Dwa styki pracują w trybie przełącznym (NO/NC), a dwa pozostałe jako zwierne (NO). Umożliwia to zarówno rozwarcie, jak i zwarcie obwodu w zależności od potrzeby aplikacji.
