przekaźnik elektromagnetyczny PK-4PR 48V | PK-4PR-48V F&F

Alternatywny kod produktu: PK4PR48

Opis i Kluczowe Cechy

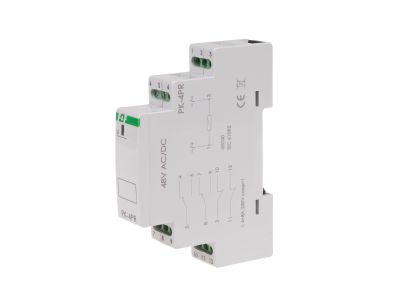

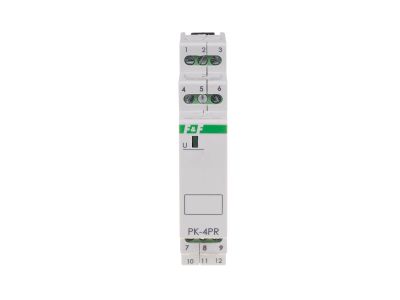

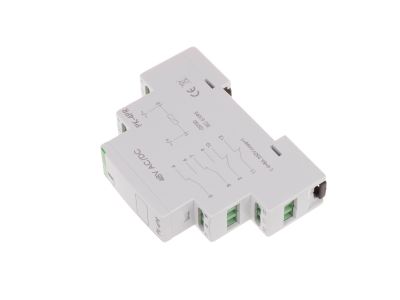

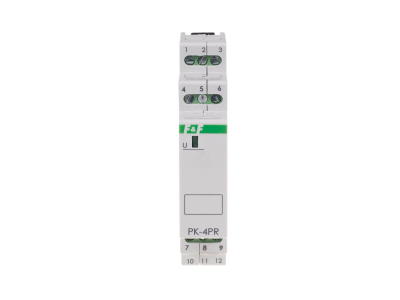

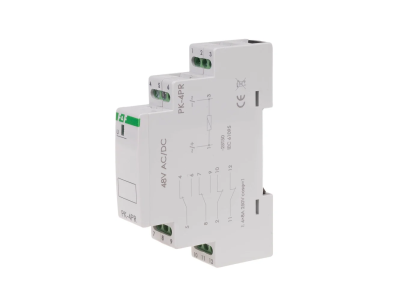

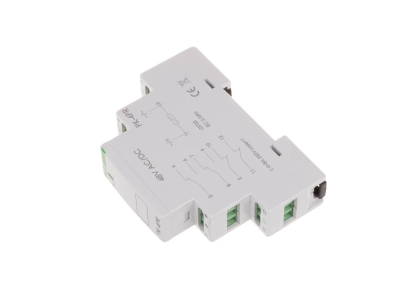

Przekaźnik elektromagnetyczny PK-4PR-48V to kompaktowe urządzenie przeznaczone do pracy w obwodach sterowania napięciem 48 V AC/DC. Dzięki konfiguracji styków 2 × NO/NC + 2 × NC (dwa zestawy przełączne i dwa rozwierne) zapewnia elastyczność w realizacji układów automatyki. Maksymalny prąd obciążenia AC-1 wynosi 8 A, co pozwala na bezpieczne przełączanie odbiorników bez ryzyka przegrzania styków. Obudowa o szerokości 1 modułu (18 mm) oszczędza miejsce w rozdzielnicy, a montaż na szynie 35 mm (TH35) ułatwia instalację.

• Napięcie zasilania 48 V AC/DC: uniwersalne zasilanie prądem przemiennym i stałym upraszcza dobór źródła; tolerancja –15 ÷ +10% gwarantuje stabilną pracę przy wahaniach sieci.
• Konfiguracja styków 2 × NO/NC + 2 × NC: dwa styki przełączne umożliwiają sterowanie dwoma niezależnymi obwodami, a dwa styki rozwierne – realizację funkcji bezpieczeństwa (np. sygnalizacja braku napięcia).
• Prąd obciążenia AC-1 8 A: wystarczający zapas dla obciążeń rezystancyjnych i małych silników, co przekłada się na niezawodność aplikacji.
• Separacja styku: zapewniona izolacja galwaniczna między cewką a stykami, zwiększająca bezpieczeństwo personelu i chroniąca układy sterowania.
• Trwałość mechaniczna min. 5×10⁶ cykli: wysoka żywotność bezobsługowa w systemach automatyki budynkowej i przemysłowej.
• Wymiary 1 moduł (18 mm): minimalna zajmowana przestrzeń na szynie TH35, co pozwala na gęstą zabudowę w rozdzielnicach.

Zgodność z Normami

Przekaźnik PK-4PR-48V został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zastosowane materiały i konstrukcja zapewniają bezpieczną eksploatację w typowych warunkach pracy rozdzielnic elektrycznych.

Zastosowanie

Przekaźnik PK-4PR-48V znajduje zastosowanie w układach sterowania i automatyki, gdzie wymagana jest separacja galwaniczna oraz kilka torów stykowych. Sprawdza się zarówno w instalacjach przemysłowych, jak i w systemach inteligentnego budynku.

• Sterowanie oświetleniem, wentylacją, napędami rolet oraz innymi odbiornikami w rozdzielnicach mieszkaniowych i biurowych.
• Dostarczanie impulsów sterujących do styczników i przekaźników pomocniczych w szafach sterowniczych.
• Sygnalizacja stanów pracy (np. zadziałanie zabezpieczeń) za pomocą styków NC – idealne do obwodów bezpieczeństwa.
• Integracja z systemami PLC i sterownikami automatyki budynkowej, gdzie wymagane jest przełączanie 48 V DC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika PK-4PR-48V może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Przyłącze wykonuje się za pomocą zacisków śrubowych o przekroju do 2,5 mm², dokręcając śruby momentem 0,4 Nm. Przekrój przewodów należy dobrać do prądu obciążenia (max 8 A) zgodnie z normami instalacyjnymi. Nie przekraczać dopuszczalnej temperatury pracy (–25 ÷ +50 °C).

FAQ

• Czy przekaźnik ma diodę LED sygnalizującą załączenie? W danych technicznych nie przewidziano wbudowanego wskaźnika LED – stan pracy należy kontrolować poprzez obwód sterowania lub zewnętrzną sygnalizację.
• Jaki stopień ochrony ma przekaźnik? Obudowa zapewnia stopień ochrony IP20 – urządzenie jest chronione przed dotknięciem palcem, ale nie jest odporne na wilgoć ani pył. Przeznaczone do montażu w rozdzielnicach o wyższym IP.
• W jakim trybie pracy działa styk? Konfiguracja 2 × NO/NC (przełączne) umożliwia pracę w trybie normalnie otwartym lub normalnie zamkniętym, natomiast 2 × NC to styki rozwierne, które są zwarte w stanie spoczynku i rozwierają się po załączeniu cewki.
