przekaźnik elektromagnetyczny PK-4PR 24V | PK-4PR-24V F&F

Alternatywny kod produktu: PK4PR24

Opis i Kluczowe Cechy

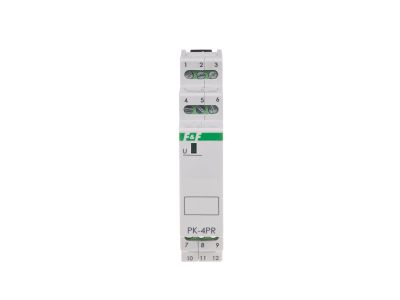

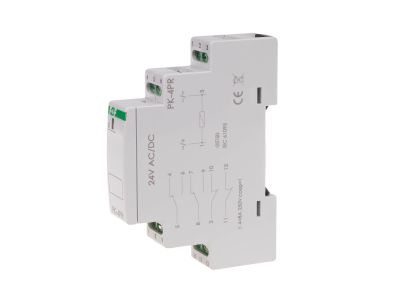

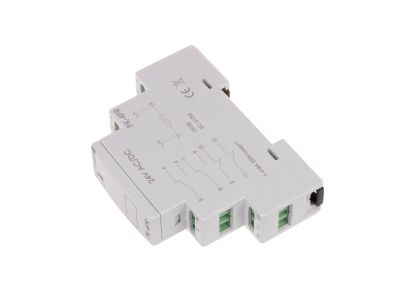

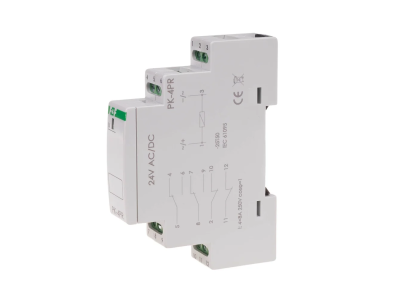

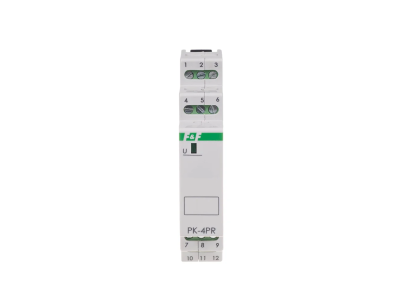

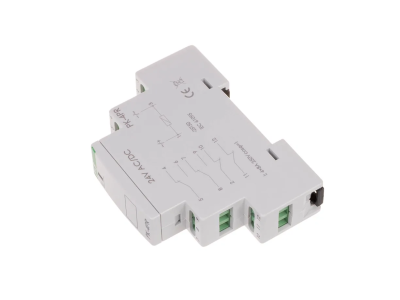

Przekaźnik elektromagnetyczny PK-4PR-24V to jednomodułowe urządzenie przeznaczone do montażu na szynie 35 mm (1 moduł = 18 mm). Zasilany napięciem 24 V AC/DC (tolerancja -15 ÷ +10%) umożliwia bezpieczne przełączanie obciążeń o prądzie do 8 A w kategorii AC-1. Dzięki konfiguracji styków 2 × NO/NC (styki przełączne) + 2 × NC (styki rozwierne) oferuje elastyczne opcje sterowania i sygnalizacji w szafach rozdzielczych.

• Napięcie zasilania 24 V AC/DC z tolerancją -15 ÷ +10%: uniwersalne zasilanie prądem przemiennym i stałym, praca w zmiennych warunkach sieci bez ryzyka zadziałania.
• Maksymalny prąd obciążenia AC-1 8 A: bezpieczne przełączanie obciążeń sterowniczych, takich jak styczniki czy przekaźniki pomocnicze.
• Konfiguracja styków 2 × NO/NC + 2 × NC: cztery niezależne tory – dwa przełączne i dwa rozwierne – umożliwiające budowę złożonych układów sterowania.
• Separacja styków (izolacja galwaniczna): oddzielenie obwodu sterowania od obwodu głównego zwiększa bezpieczeństwo i niezawodność instalacji.
• Trwałość mechaniczna min. 5 × 10⁶ cykli: długa żywotność bez konieczności częstej wymiany, nawet przy intensywnej pracy łączeniowej.
• Przyłącze zaciskami śrubowymi 2,5 mm², moment dokręcania 0,4 Nm: pewne i trwałe połączenie przewodów, łatwy montaż w rozdzielnicy.
• Wymiary 1 moduł (18 mm): oszczędność miejsca na szynie TH35 – idealne do kompaktowych rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Przekaźnik PK-4PR-24V został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnych ze standardem DIN. Stopień ochrony IP20 zapewnia bezpieczną eksploatację w suchych pomieszczeniach.

Zastosowanie

Przekaźnik elektromagnetyczny PK-4PR-24V znajduje zastosowanie w układach sterowania i automatyki budynkowej, gdzie wymagane jest przełączanie kilku obwodów przy napięciu 24 V AC/DC. Sprawdza się zarówno w aplikacjach przemysłowych, jak i instalacjach domowych.

• Sterowanie stycznikami, przekaźnikami pomocniczymi oraz odbiornikami w obwodach 24 V.
• Wysyłanie impulsów sterujących do wejść PLC i sterowników programowalnych.
• Sygnalizacja stanów pracy (np. załącz/wyłącz) w szafach sterowniczych i na pulpitach operatorskich.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami w systemach niskoprądowych.

Wskazówki Montażowe

Montaż przekaźnika PK-4PR-24V może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe należy dokręcać momentem 0,4 Nm, zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do maksymalnego prądu obciążenia 8 A. Nie przekraczać dopuszczalnej temperatury pracy od -25 do 50°C.

FAQ

• Czy przekaźnik PK-4PR-24V posiada podświetlenie/wskaźnik LED? W dostarczonym modelu nie przewidziano podświetlenia ani diody sygnalizacyjnej. Stan załączenia można sprawdzić za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP20 – urządzenie jest przystosowane do montażu w suchych pomieszczeniach, w rozdzielnicach lub szafach sterowniczych.
• W jakim trybie pracują styki tego przekaźnika? Styki przełączne (NO/NC) w stanie spoczynku są rozwarte (NO) lub zwarte (NC) – w zależności od wybranego toru. Styki rozwierne (NC) są normalnie zwarte i rozwierają się po załączeniu cewki. Szczegółowy schemat podłączenia znajduje się w dokumentacji.
