Przekaźnik elektromagnetyczny PK-4PR 2 styki przełączne 2×8A + 2 styki rozwierne 2×8A 12VAC/DC | PK-4PR-12V F&F

Alternatywny kod produktu: PK4PR12

Opis i Kluczowe Cechy

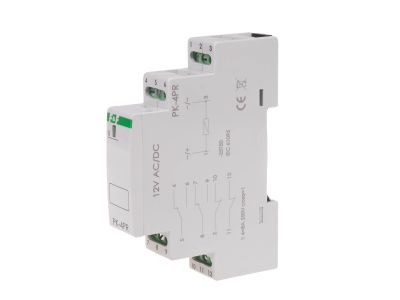

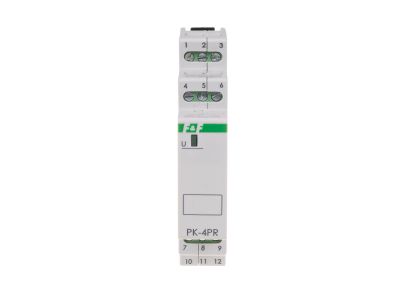

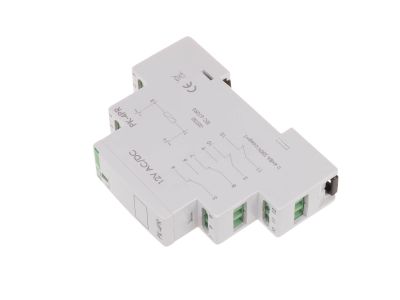

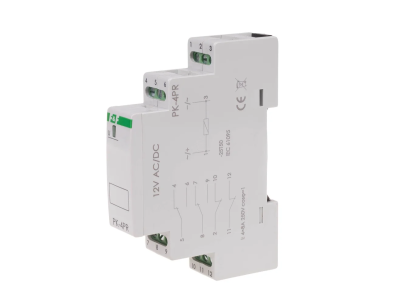

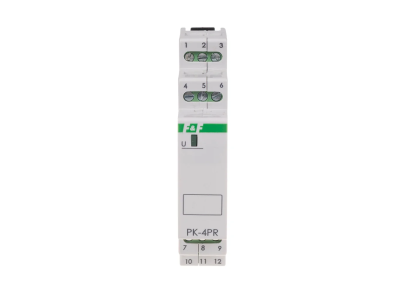

Przekaźnik elektromagnetyczny PK-4PR-12V to urządzenie z konfiguracją 2 styków przełącznych NO/NC i 2 styków rozwiernych NC, każdy o prądzie obciążenia 8 A. Napięcie zasilania 12 V AC/DC oraz szerokość 1 modułu (18 mm) umożliwiają łatwą integrację w szafach sterowniczych i rozdzielnicach modułowych.

• Konfiguracja styków 2 × NO/NC + 2 × NC: elastyczne możliwości sterowania – dwa tory przełączne do sygnalizacji/wyboru trybu oraz dwa tory rozwierne do bezpiecznego odcięcia obwodu.
• Prąd obciążenia 8 A na każdy styk: umożliwia bezpośrednie przełączanie odbiorników o umiarkowanym poborze mocy, np. cewek styczników, lamp sygnalizacyjnych czy niewielkich silników.
• Napięcie zasilania 12 V AC/DC: kompatybilność z popularnymi napięciami sterowniczymi, co upraszcza projektowanie układów automatyki i instalacji fotowoltaicznych.
• Trwałość mechaniczna min. 5×10⁶ cykli: gwarancja długotrwałej i niezawodnej pracy bez konieczności częstej wymiany przekaźnika.
• Wymiary 1 moduł (18 mm) i montaż na szynie TH35: oszczędność miejsca w rozdzielnicy, szybki montaż i łatwa wymiana bez zmiany okablowania.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskonapięciowych zgodnie z zasadami bezpieczeństwa i przepisami prawa budowlanego.

Zastosowanie

Dzięki zróżnicowanej konfiguracji styków i niskiemu poborowi prądu (25 mA) przekaźnik PK-4PR-12V sprawdza się w wielu obszarach automatyki i sterowania. Poniżej przykładowe scenariusze użycia:

• Sterowanie odbiornikami o małej i średniej mocy w szafach sterowniczych (np. wentylatory, pompy, zawory).
• Generowanie impulsów sterujących dla styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanu pracy w układach alarmowych, sygnalizacji optycznej i panelach operatorskich.
• Automatyka budynkowa – przełączanie obwodów oświetlenia, rolet, ogrzewania w systemach BMS.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie DIN TH35 mm (zgodnie z PN-EN 60715). Do podłączenia przewodów o przekroju do 2,5 mm² użyj zacisków śrubowych – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia i warunków środowiskowych.

FAQ

• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP20 – urządzenie jest przeznaczone do montażu w suchych pomieszczeniach, w szafach lub rozdzielnicach zamykanych.
• Czy przekaźnik posiada podświetlenie / diodę sygnalizacyjną? W standardowym modelu PK-4PR-12V nie ma wbudowanego podświetlenia. Stan pracy można weryfikować np. za pomocą zewnętrznej lampki sygnalizacyjnej.
• Jaka jest temperatura pracy tego przekaźnika? Zakres temperatury pracy wynosi od -25°C do +50°C, co pozwala na stosowanie go w typowych warunkach przemysłowych i budynkowych.
