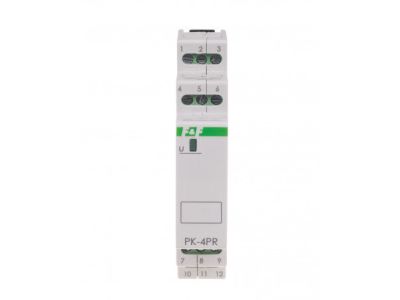

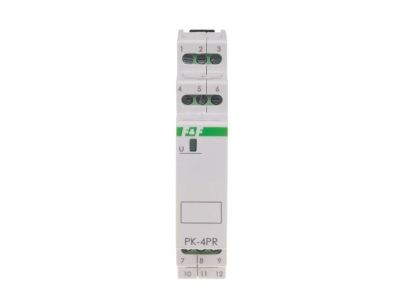

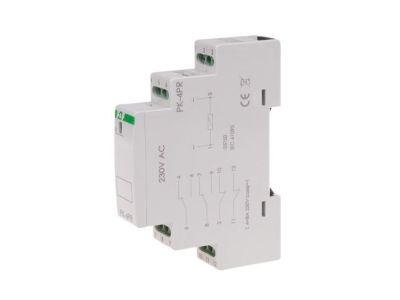

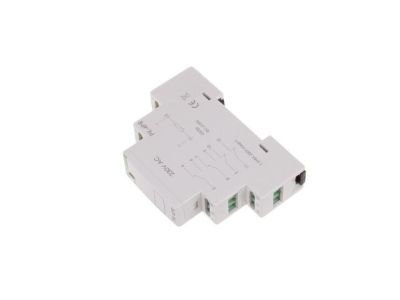

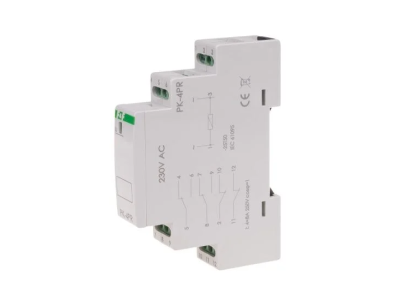

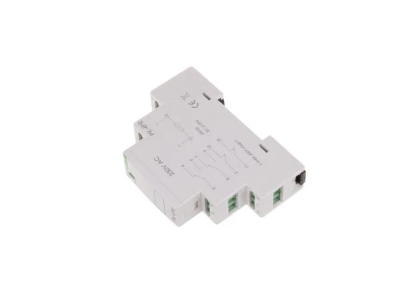

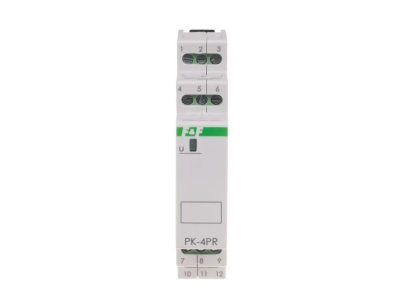

przekaźnik elektromagnetyczny PK-4PR 110V | PK-4PR-110V F&F

Alternatywny kod produktu: PK4PR110

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PK-4PR-110V to jednomodułowe urządzenie do montażu na szynie 35 mm, przeznaczone do sterowania obwodami elektrycznymi przy napięciu zasilania 110 V AC/DC. Dzięki maksymalnemu prądowi obciążenia 8 A (AC-1) umożliwia bezpieczne przełączanie odbiorników o znacznym poborze mocy. Konfiguracja styków 2 × NO/NC + 2 × NC zapewnia elastyczność w realizacji układów sterowania, a separacja styków gwarantuje galwaniczne odizolowanie obwodów. Szerokość 1 modułu (18 mm) oszczędza miejsce w rozdzielnicy.

• Napięcie zasilania 110 V AC/DC z tolerancją -15 ÷ 10%: Możliwość stosowania zarówno w instalacjach prądu przemiennego, jak i stałego, z szerokim zakresem dopuszczalnych wahań napięcia.
• Konfiguracja styków 2 × styki przełączne NO/NC + 2 × styki rozwierne NC: Umożliwia realizację złożonych układów sterowania, sygnalizacji i zabezpieczeń – np. jednoczesne załączanie i rozłączanie kilku obwodów.
• Maksymalny prąd obciążenia AC-1 8 A: Bezpieczna praca w obwodach o znacznym obciążeniu rezystancyjnym, bez ryzyka przegrzania styków.
• Separacja styków (TAK): Galwaniczne odizolowanie obwodów sterowania od obwodów wykonawczych, zwiększające bezpieczeństwo i niezawodność.
• Trwałość mechaniczna min. 5×10⁶ cykli: Długi okres eksploatacji bez konieczności wymiany, nawet przy intensywnym użytkowaniu.

Zgodność z Normami

Przekaźnik PK-4PR-110V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik elektromagnetyczny PK-4PR-110V znajduje zastosowanie w różnorodnych układach automatyki i sterowania, zarówno w instalacjach przemysłowych, jak i budynkowych.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi o prądzie do 8 A (AC-1).
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych oraz wejść PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych – przełączanie lampek i sygnalizatorów.
• Automatyka budynkowa: sterowanie oświetleniem, roletami, systemami HVAC.

Wskazówki Montażowe

Montaż przekaźnika PK-4PR-110V może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przyłącza wykonuje się za pomocą zacisków śrubowych o przekroju przewodu do 2,5 mm², zalecany moment dokręcający wynosi 0,4 Nm. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia. Należy zapewnić swobodny przepływ powietrza wokół urządzenia, aby utrzymać temperaturę pracy w zakresie -25 ÷ 50°C.

FAQ

• Czy przekaźnik PK-4PR-110V ma podświetlenie? Produkt nie jest wyposażony w podświetlenie ani wbudowaną diodę LED sygnalizującą stan cewki. Stan załączenia można monitorować za pomocą dodatkowego obwodu sygnalizacyjnego.
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony obudowy wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jakie są tryby pracy styków? Przekaźnik posiada 2 styki przełączne (NO/NC) oraz 2 styki rozwierne (NC). W stanie spoczynku (cewka niezasilona) styki przełączne mają zwarty obwód NC, a rozwierne są zwarte. Po załączeniu cewki styki przełączne przełączają się na NO, a rozwierne rozwierają się.
