przekaźnik elektromagnetyczny PK-3P 48V | PK-3P-48V F&F

Alternatywny kod produktu: PK3P48

Opis i Kluczowe Cechy

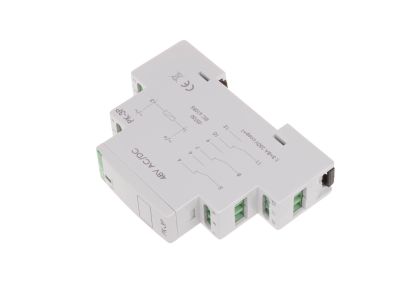

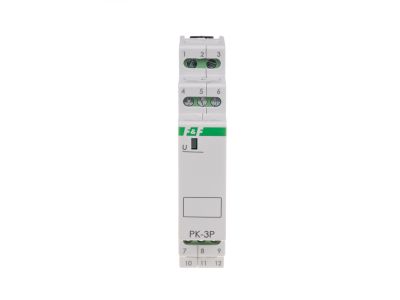

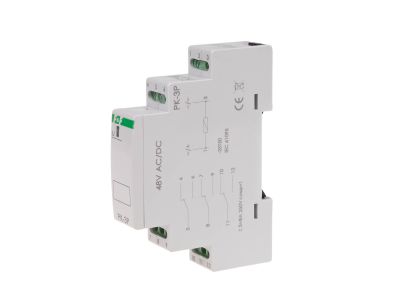

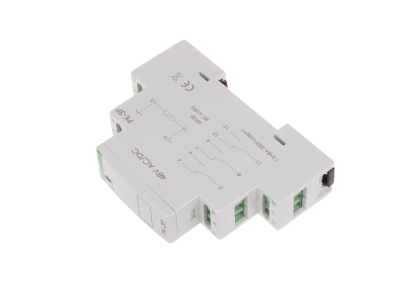

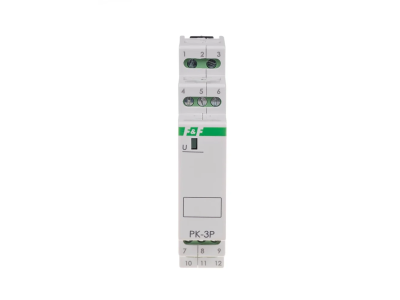

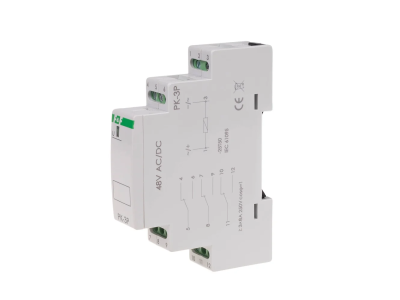

Przekaźnik elektromagnetyczny PK-3P-48V w obudowie jednomodułowej (18 mm) przeznaczony do montażu na szynie 35 mm. Urządzenie zasilane napięciem 48 V AC/DC (tolerancja -15÷10%) oferuje trzy zestawy styków przełączanych NO/NC. Dzięki prądowi obciążenia AC-1 wynoszącemu 3 × 8 A oraz separacji galwanicznej między cewką a stykami zapewnia bezpieczne i niezawodne przełączanie obwodów w instalacjach przemysłowych i budynkowych.

• Napięcie zasilania 48 V AC/DC: kompatybilność z typowymi źródłami napięcia stałego i przemiennego, tolerancja -15÷10% zabezpiecza przed wahaniami w sieci.
• Prąd obciążenia AC-1 3 × 8 A: umożliwia sterowanie odbiornikami o znacznym obciążeniu rezystancyjnym, takimi jak grzałki, bez ryzyka przegrzania styków.
• Konfiguracja styków 3 × NO/NC: elastyczność w realizacji układów przełączających – każdy zestaw może pracować jako zwierny lub rozwierny, co ułatwia projektowanie logiki sterowania.
• Separacja styku (galwaniczna): izolacja między cewką a zestykami podnosi bezpieczeństwo i zapobiega zakłóceniom w obwodach sterowniczych.
• Wymiary 1 moduł (18 mm): oszczędność miejsca w rozdzielnicy, łatwy montaż na szynie TH35.

Zgodność z Normami

Przekaźnik PK-3P-48V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Urządzenie posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z instrukcją producenta gwarantują niezawodność w typowych warunkach przemysłowych.

Zastosowanie

Przekaźnik elektromagnetyczny PK-3P-48V znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów za pomocą sygnałów niskonapięciowych. Dzięki trzem zestawom styków może realizować zarówno funkcje sterowania, jak i sygnalizacji.

• Sterowanie odbiornikami rezystancyjnymi (grzałki, piece) o prądzie do 8 A na kanał.
• Wysyłanie impulsów do styczników, przekaźników pomocniczych lub wejść PLC w układach automatyki.
• Sygnalizacja stanu pracy (załącz/wyłącz) w szafach sterowniczych i tablicach rozdzielczych.
• Podstawowe funkcje logiczne w automatyce budynkowej (sterowanie oświetleniem, wentylacją).

Wskazówki Montażowe

Montaż przekaźnika PK-3P-48V może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do zatrzaśnięcia na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm²; moment dokręcający wynosi 0,4 Nm – należy go ściśle przestrzegać, aby uniknąć uszkodzenia izolacji lub poluzowania połączenia. Przekrój przewodów dobrać zgodnie z obowiązującymi normami dla prądu 8 A.

FAQ

• Czy przekaźnik jest podświetlony? Przekaźnik PK-3P-48V nie posiada wbudowanego podświetlenia LED. Stan załączenia można odczytać po mechanicznym wskaźniku (jeśli występuje) lub zewnętrznej diodzie sygnalizacyjnej.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – urządzenie jest przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnic, chronione przed dotknięciem palcem, ale nie przed wilgocią lub pyłem.
• W jakim trybie pracy pracują styki? Każdy z trzech zestawów styków działa w trybie przełącznym (NO/NC), co oznacza, że styk jest normalnie otwarty lub normalnie zamknięty w zależności od podłączenia. Przekaźnik jest normalnie rozwarty (cewka niezasilana – styki NO otwarte, NC zamknięte) – po podaniu napięcia styki zmieniają stan.
