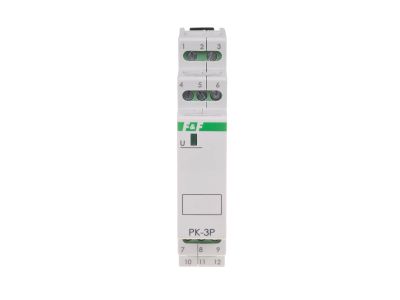

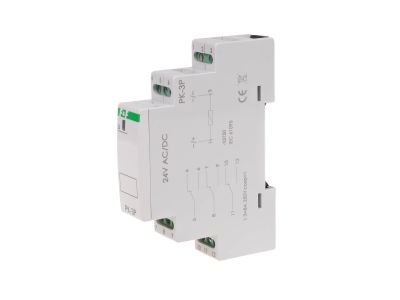

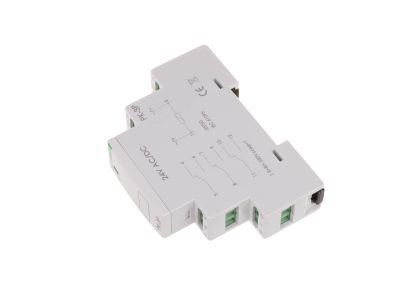

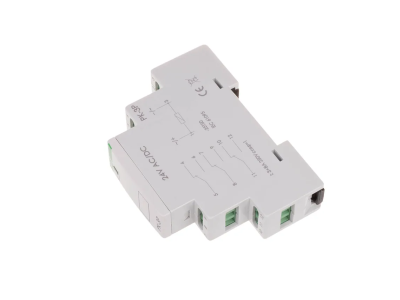

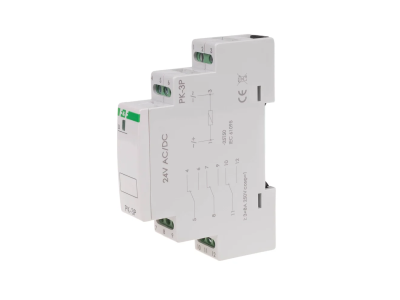

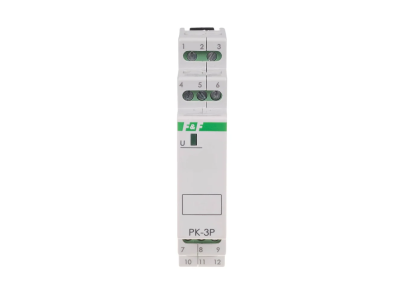

Przekaźnik elektromagnetyczny PK-3P 3 styki przełączne 3×8A 24V AC/DC | PK-3P-24V F&F

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PK-3P marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o profesjonalnych systemach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się uniwersalnym napięciem zasilania wynoszącym 24 V AC/DC, co pozwala na elastyczne projektowanie układów sterowania bez konieczności stosowania dodatkowych transformatorów czy zasilaczy dedykowanych. Szeroka tolerancja napięcia zasilania w zakresie od -15% do +10% gwarantuje stabilną pracę nawet w warunkach wahań parametrów sieci.

• Konfiguracja styków: Urządzenie posiada 3 niezależne styki przełączne (NO/NC), co umożliwia jednoczesne sterowanie trzema odrębnymi obwodami.
• Wysoka obciążalność: Maksymalny prąd obciążenia w kategorii AC-1 wynosi 3 x 8 A, co pozwala na bezpośrednie załączanie odbiorników o znacznej mocy.
• Energooszczędność: Maksymalny pobór prądu przez cewkę przekaźnika nie przekracza 25 mA, co minimalizuje straty energii i ogranicza nagrzewanie się rozdzielnicy.
• Trwałość mechaniczna: Solidna konstrukcja zapewnia minimum 5 000 000 cykli łączeniowych, co przekłada się na wieloletnią, bezawaryjną eksploatację.
• Separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo użytkowania i chroni układy sterujące przed przepięciami.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami jakościowymi obowiązującymi w branży elektro-technicznej. Obudowa o szerokości jednego modułu (18 mm) spełnia standardy montażowe dla aparatury modułowej, a stopień ochrony IP20 zapewnia bezpieczną pracę wewnątrz rozdzielnic. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do 50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Przekaźnik PK-3P znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do separacji sygnałów sterujących od obwodów wykonawczych. Dzięki trzem stykom przełącznym, doskonale sprawdza się w układach logicznych, systemach sygnalizacji stanów pracy maszyn oraz w sterowaniu oświetleniem, wentylacją czy ogrzewaniem. Możliwość zasilania napięciem stałym lub zmiennym (24 V AC/DC) czyni go uniwersalnym komponentem w szafach sterowniczych PLC oraz systemach inteligentnego domu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN (TH-35). Przyłącze elektryczne realizowane jest za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne i pewne połączenie przewodów o różnych przekrojach. Podczas montażu należy zwrócić szczególną uwagę na moment dokręcający śruby, który powinien wynosić 0,4 Nm – zapobiega to uszkodzeniu zacisku przy jednoczesnym zapewnieniu optymalnego styku elektrycznego.

FAQ

• Czy przekaźnik PK-3P może pracować z napięciem 24V DC? Tak, urządzenie jest przystosowane do pracy zarówno z napięciem zmiennym (AC), jak i stałym (DC) o wartości 24V.
• Ile miejsca zajmuje przekaźnik w rozdzielnicy? Urządzenie posiada obudowę jednomodułową o szerokości 18 mm, co pozwala na oszczędność miejsca na szynie DIN.
• Jaki jest maksymalny prąd, który mogą przełączać styki? Każdy z trzech styków może bezpiecznie przełączać prąd o natężeniu do 8 A w kategorii obciążenia rezystancyjnego (AC-1).
