przekaźnik elektromagnetyczny PK-2P 48 V | PK-2P-48V F&F

Alternatywny kod produktu: PK2P48

Opis i Kluczowe Cechy

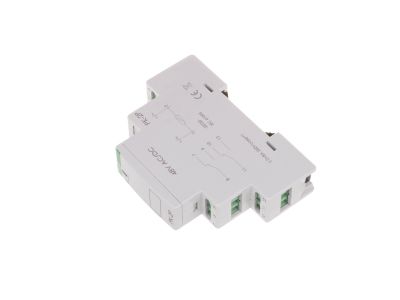

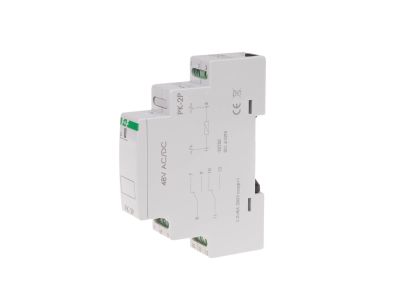

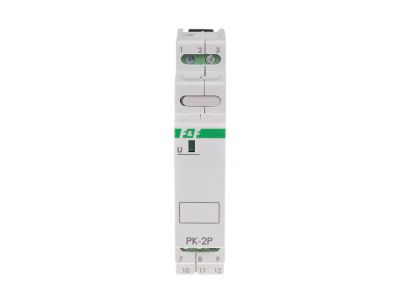

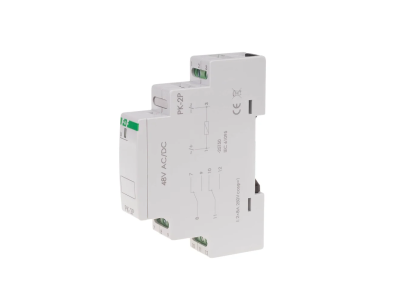

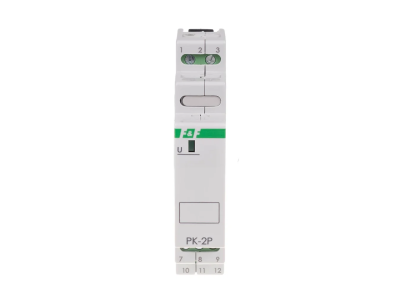

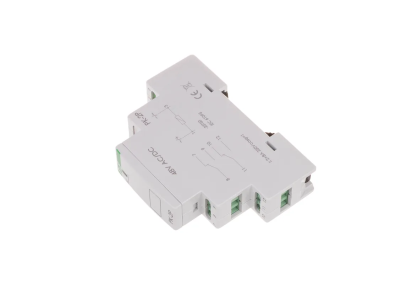

Przekaźnik elektromagnetyczny PK-2P-48V to jednomodułowe urządzenie przeznaczone do montażu na szynie 35 mm. Zasilany napięciem 48 V AC/DC (tolerancja -15 ÷ 10%) zapewnia pewne przełączanie w instalacjach niskiego napięcia. Konfiguracja styków 2×NO/NC z separacją styku pozwala na bezpieczne sterowanie dwoma niezależnymi obwodami o maksymalnym prądzie obciążenia 2 × 8 A (kategoria AC-1). Kompaktowa szerokość 1 modułu (18 mm) oszczędza miejsce w rozdzielnicy.

• Napięcie zasilania 48 V AC/DC: uniwersalne zasilanie – stosowane w przemysłowych i budynkowych instalacjach niskiego napięcia, z tolerancją -15 ÷ +10% zapewniającą niezawodność przy wahaniach sieci.
• Prąd obciążenia AC-1 2 × 8 A: umożliwia bezpieczne przełączanie obciążeń rezystancyjnych (np. grzałek, oświetlenia LED) bez ryzyka przegrzania styków.
• Konfiguracja styków 2 × NO/NC z separacją: dwa niezależne zestawy przełączane – idealne do sterowania dwoma odbiornikami lub przekazywania sygnałów z rozdzieleniem obwodów.
• Trwałość mechaniczna min. 5×10⁶ cykli: wysoka żywotność mechaniczna gwarantuje długotrwałą pracę bez konieczności częstej wymiany.
• Przyłącze śrubowe 2,5 mm² (moment 0,4 Nm): łatwy, pewny montaż przewodów – zalecany moment dokręcania zapobiega poluzowaniu połączeń.
• Szerokość 1 modułu (18 mm): maksymalne zagęszczenie aparatury w rozdzielnicy modułowej, oszczędność miejsca w szafach sterowniczych.

Zgodność z Normami

Przekaźnik PK-2P-48V został zaprojektowany zgodnie z obowiązującymi europejskimi normami dotyczącymi aparatury modułowej oraz posiada oznaczenie CE. Przeznaczony do pracy w standardowych warunkach instalacyjnych, w stopniu ochrony IP20 (osłona przed dostępem do części pod napięciem).

Zastosowanie

Dzięki uniwersalnemu napięciu zasilania 48 V AC/DC i wydajności prądowej 2 × 8 A, przekaźnik PK-2P-48V sprawdza się w wielu układach sterowania i automatyki budynkowej.

• Sterowanie oświetleniem, ogrzewaniem elektrycznym oraz innymi odbiornikami rezystancyjnymi w instalacjach niskiego napięcia.
• Przekazywanie sygnałów sterujących do styczników, przekaźników pomocniczych lub wejść PLC w szafach sterowniczych.
• Separacja galwaniczna obwodów sterowniczych od obwodów wykonawczych – zwiększenie bezpieczeństwa w systemach automatyki.
• Realizacja funkcji sygnalizacyjnych i sekwencyjnych w rozdzielnicach mieszkaniowych i przemysłowych.

Wskazówki Montażowe

Montaż przekaźnika PK-2P-48V może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Urządzenie przeznaczone jest do zatrzaśnięcia na szynie TH35 (DIN). Przekrój podłączanych przewodów należy dobrać zgodnie z maksymalnym prądem obciążenia (zalecane min. 1,5 mm² dla 8 A). Zaciski śrubowe dokręcać momentem 0,4 Nm, zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację w rozdzielnicy oraz nie przekraczać zakresu temperatury pracy -25 ÷ 50°C.

FAQ

• Jaki jest maksymalny prąd obciążenia przekaźnika? Maksymalny prąd w kategorii AC-1 (obciążenie rezystancyjne) wynosi 2 × 8 A. Dla obciążeń indukcyjnych lub silnikowych należy sprawdzić dane katalogowe producenta.
• Czy przekaźnik ma separację między stykami a cewką? Tak, w danych technicznych podano, że separacja styku jest obecna (TAK), co oznacza galwaniczne odizolowanie obwodu sterującego od wykonawczego.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony obudowy wynosi IP20 – przekaźnik jest zabezpieczony przed dotknięciem części pod napięciem, ale nie jest odporny na wilgoć ani kurz. Należy go montować w suchej rozdzielnicy.
