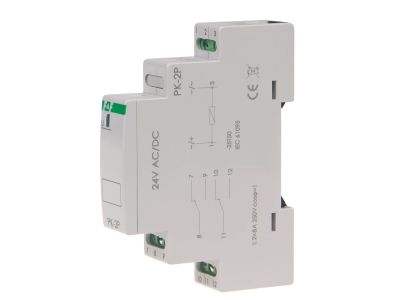

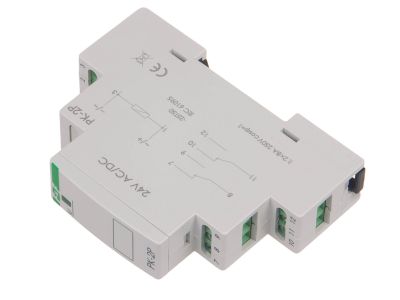

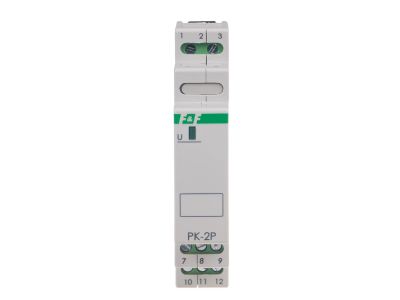

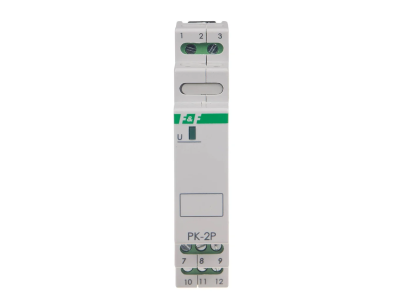

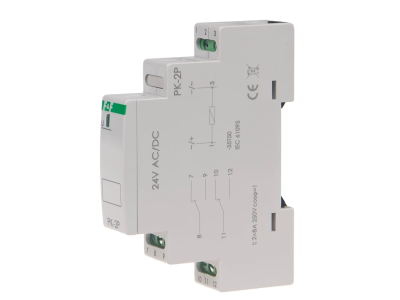

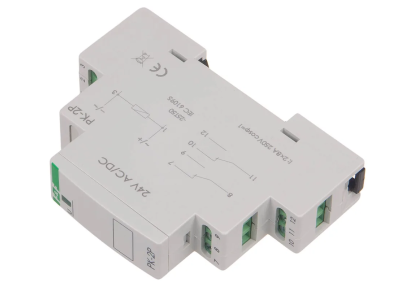

Przekaźnik elektromagnetyczny PK-2P 2 styki przełączne 2×8A 24V AC/DC | PK-2P-24V F&F

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PK-2P marki F&F to zaawansowane urządzenie sterujące zaprojektowane z myślą o profesjonalnych systemach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się uniwersalnym napięciem zasilania wynoszącym 24 V AC/DC, co pozwala na elastyczne projektowanie układów sterowania bez konieczności stosowania dodatkowych transformatorów czy zasilaczy dedykowanych. Szeroka tolerancja napięcia zasilania w zakresie od -15% do +10% gwarantuje stabilną pracę nawet w warunkach wahań parametrów sieci.

• Konfiguracja styków: Urządzenie posiada dwa niezależne styki przełączne (2 × NO/NC), co umożliwia jednoczesne sterowanie dwoma odseparowanymi obwodami.
• Wysoka obciążalność: Maksymalny prąd obciążenia w kategorii AC-1 wynosi 2 x 8 A, co pozwala na bezpośrednie załączanie odbiorników o średniej mocy.
• Separacja galwaniczna: Zastosowana pełna separacja styku zapewnia bezpieczeństwo układów sterowania i chroni przed przenoszeniem zakłóceń.
• Energooszczędność: Maksymalny pobór prądu na poziomie zaledwie 25 mA minimalizuje straty energii i ogranicza nagrzewanie się rozdzielnicy.
• Trwałość: Wyjątkowa trwałość mechaniczna wynosząca minimum 5 000 000 cykli gwarantuje wieloletnią, bezawaryjną eksploatację w wymagających aplikacjach.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami jakościowymi obowiązującymi w branży elektro-technicznej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia rygorystyczne normy dotyczące aparatury modułowej, co potwierdza jego przydatność do profesjonalnych instalacji elektrycznych.

Zastosowanie

Przekaźnik PK-2P znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest separacja sygnałów lub wzmocnienie prądowe wyjść sterowników PLC. Idealnie sprawdza się w:

• Układach automatyki przemysłowej do sterowania stycznikami i elektrozaworami.
• Systemach inteligentnego domu do separacji obwodów niskonapięciowych od wykonawczych 230V.
• Układach sygnalizacji i alarmowych, dzięki wykorzystaniu styków przełącznych do informowania o stanie urządzenia.
• Instalacjach HVAC do sterowania pracą wentylatorów i pomp o mniejszym poborze prądu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik jest przystosowany do montażu na standardowej szynie TH-35 (DIN), zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Przyłącze wykonane jest za pomocą solidnych zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewne osadzenie przewodów. Podczas montażu należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia gniazd zaciskowych przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do 50°C.

FAQ

• Czy przekaźnik PK-2P może być zasilany napięciem stałym i zmiennym? Tak, urządzenie posiada uniwersalne wejście zasilające 24 V AC/DC, co oznacza, że pracuje poprawnie zarówno przy prądzie zmiennym, jak i stałym.
• Jaka jest szerokość urządzenia w rozdzielnicy? Przekaźnik mieści się w obudowie jednomodułowej o szerokości 18 mm, co jest standardem dla aparatury modułowej.
• Czy styki są odizolowane od obwodu zasilania? Tak, przekaźnik zapewnia pełną separację galwaniczną między obwodem zasilania cewki a stykami wykonawczymi.
