Przekaźnik elektromagnetyczny PK-1P 1 styk przełączny 16A 48V AC/DC | PK-1P-48V F&F

Alternatywny kod produktu: PK1P48

Opis i Kluczowe Cechy

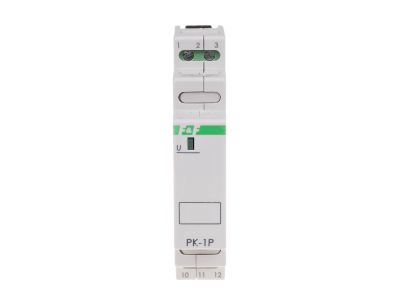

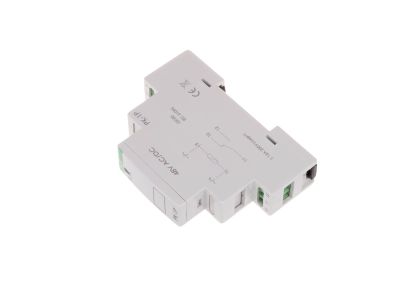

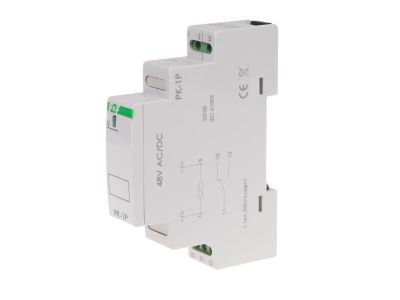

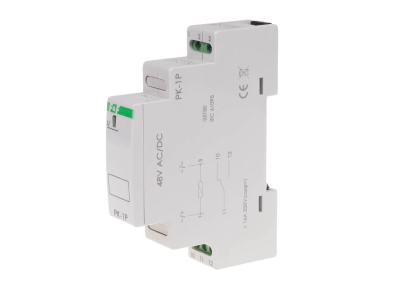

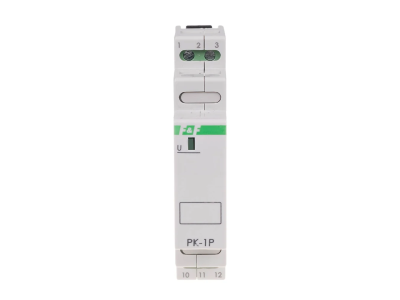

Przekaźnik elektromagnetyczny PK-1P-48V to jednomodułowe urządzenie sterownicze z przełącznym stykiem 1NO/NC, przeznaczone do napięcia zasilania 48 V AC/DC i maksymalnego prądu obciążenia 16 A (AC-1). Dzięki kompaktowej obudowie o szerokości 1 modułu (18 mm) idealnie nadaje się do montażu w rozdzielnicach na szynie DIN 35 mm. Zapewnia niezawodne przełączanie obwodów z separacją styku, co zwiększa bezpieczeństwo instalacji.

• Napięcie zasilania 48 V AC/DC (tolerancja -15 ÷ +10%): gwarantuje stabilną pracę w typowych sieciach sterowniczych, nawet przy wahanich napięcia.
• Maksymalny prąd obciążenia AC-1: 16 A: umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przegrzania styków.
• Konfiguracja styków: 1 × NO/NC (przełączny): pozwala na załączanie, rozłączanie oraz przełączanie obwodów – elastyczność w sterowaniu.
• Trwałość mechaniczna: min. 5×10⁶ cykli: zapewnia długą żywotność w aplikacjach wymagających częstego przełączania.
• Przyłącze: zaciski śrubowe dla przewodów do 2,5 mm², moment dokręcania 0,4 Nm: ułatwia szybki i pewny montaż w standardowej rozdzielnicy.
• Stopień ochrony IP20 oraz separacja styku: chroni przed przypadkowym dotknięciem części pod napięciem i gwarantuje galwaniczną izolację między obwodem sterowania a wykonawczym.

Zgodność z Normami

Przekaźnik PK-1P-48V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Przekaźnik elektromagnetyczny PK-1P-48V znajduje zastosowanie w szerokim zakresie układów sterowania i automatyki budynkowej. Dzięki uniwersalnemu styku przełącznemu oraz kompaktowym wymiarom sprawdza się w różnorodnych scenariuszach:

• Sterowanie odbiornikami o prądzie do 16 A (AC-1), takimi jak oświetlenie, wentylatory czy małe silniki.
• Dostarczanie impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Sygnalizacja stanu pracy urządzeń (np. załącz/wyłącz) w szafach sterowniczych.
• Automatyka budynkowa – realizacja prostych funkcji logicznych w rozdzielnicach mieszkaniowych i biurowych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika PK-1P-48V może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (zalecane do 2,5 mm²). Momenty dokręcania zacisków śrubowych zgodnie z dokumentacją producenta – 0,4 Nm. Po zamontowaniu sprawdzić poprawność połączeń i działanie w stanie bezprądowym.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie stanu? Nie, przekaźnik PK-1P-48V nie posiada wbudowanego podświetlenia. Stan styków można kontrolować zewnętrznie (np. za pomocą lampki sygnalizacyjnej).
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP20 – urządzenie jest chronione przed dostępem do części groźnych palcem, ale nie jest przystosowane do pracy w wilgotnych lub zapylonych pomieszczeniach.
• Jaka jest konfiguracja styków – czy to styk przełączny? Tak, przekaźnik wyposażono w jeden styk przełączny 1NO/NC (normalnie otwarty + normalnie zamknięty), co umożliwia zarówno załączanie, rozłączanie, jak i przełączanie obwodów.
