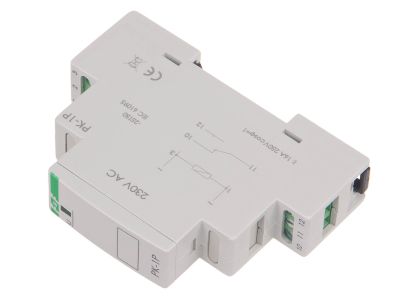

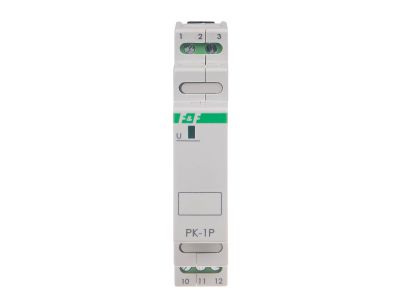

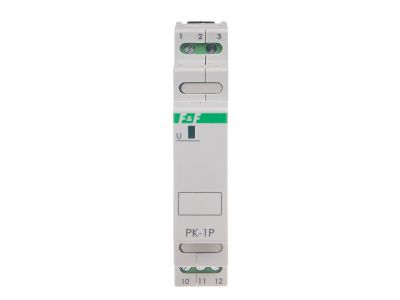

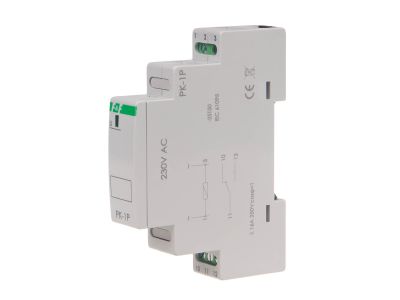

Przekaźnik elektromagnetyczny PK-1P 1 styk przełączny 16A 230V AC | PK-1P-230V F&F

Opis i Kluczowe Cechy

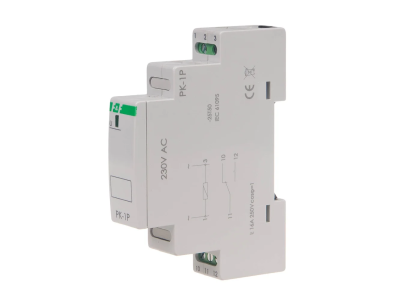

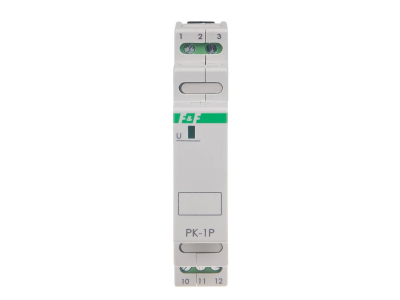

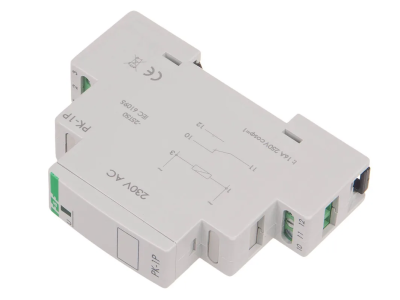

Przekaźnik elektromagnetyczny PK-1P marki F&F to profesjonalne urządzenie sterownicze zaprojektowane do pracy w instalacjach automatyki budynkowej oraz przemysłowej. Wyposażony w jeden styk przełączny (1xNO/NC), pozwala na elastyczne zarządzanie obwodami elektrycznymi o maksymalnym prądzie obciążenia wynoszącym 16 A w kategorii AC-1. Urządzenie charakteryzuje się pełną separacją galwaniczną między obwodem zasilania a stykiem wykonawczym, co znacząco podnosi poziom bezpieczeństwa eksploatacji.

• Wysoka wydajność prądowa: Maksymalny prąd obciążenia 16 A pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy bez konieczności stosowania dodatkowych styczników.
• Niskie zużycie energii: Maksymalny pobór prądu na poziomie zaledwie 25 mA sprawia, że urządzenie jest energooszczędne i nie obciąża nadmiernie układu sterowania.
• Trwałość mechaniczna: Konstrukcja gwarantuje minimum 5 000 000 cykli łączeniowych, co przekłada się na wieloletnią, bezawaryjną pracę nawet w wymagających aplikacjach.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 18 mm (1 moduł) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Przekaźnik PK-1P znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Sterowania oświetleniem w układach automatyki schodowej lub zmierzchowej.
• Separacji sygnałów sterujących w układach sterowników PLC.
• Współpracy z czujnikami ruchu, termostatami oraz zegarami sterującymi.
• Zwiększania obciążalności wyjść urządzeń elektronicznych o niskiej wydajności prądowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Przyłącze realizowane jest za pomocą solidnych zacisków śrubowych, które obsługują przewody o przekroju znamionowym do 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny. Podczas dokręcania zacisków należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia gniazd śrubowych przy jednoczesnym zapewnieniu optymalnego docisku przewodu. Tolerancja napięcia zasilania w zakresie od -15% do +10% (dla 230 V AC) pozwala na bezpieczną pracę urządzenia nawet przy niewielkich wahaniach parametrów sieci energetycznej.

FAQ

Czy przekaźnik PK-1P posiada separację styku?
Tak, urządzenie zapewnia pełną separację galwaniczną między obwodem zasilania cewki a stykiem roboczym, co umożliwia sterowanie obwodami o innym potencjale.

Jaki jest maksymalny prąd, który może płynąć przez styk?
Maksymalny prąd obciążenia dla kategorii AC-1 wynosi 16 A przy napięciu 250 V AC.

Czy urządzenie można zamontować w standardowej rozdzielnicy domowej?
Tak, przekaźnik posiada obudowę o szerokości 18 mm, co odpowiada jednemu modułowi w standardowej szynie 35 mm stosowanej w rozdzielnicach.
