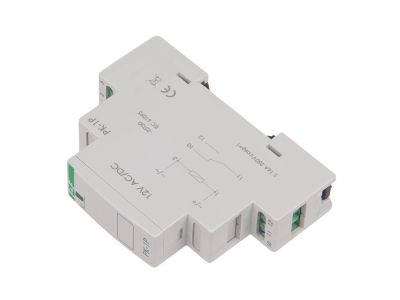

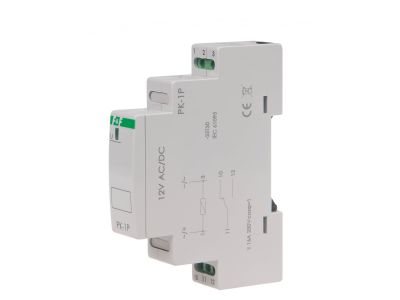

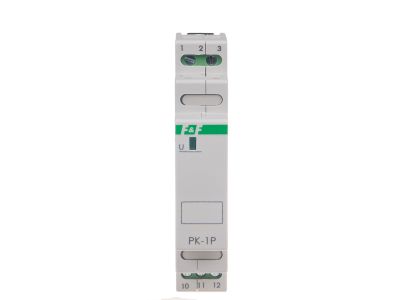

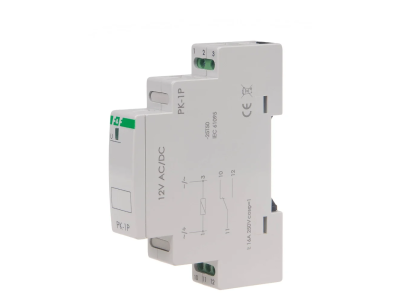

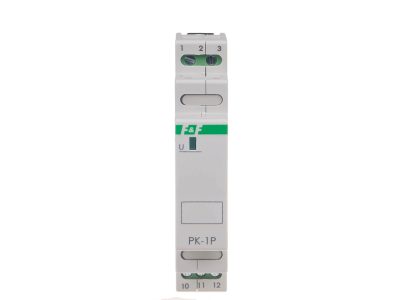

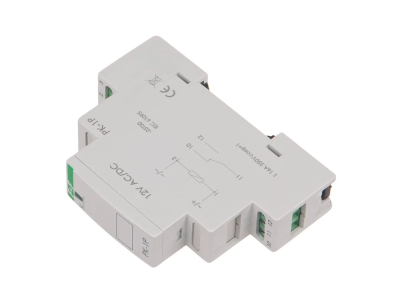

Przekaźnik elektromagnetyczny PK-1P 1 styk przełączny 16A 12V AC/DC | PK-1P-12V F&F

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny PK-1P 12V AC/DC to profesjonalny komponent automatyki budynkowej i przemysłowej, zaprojektowany przez renomowanego producenta F&F. Urządzenie służy do sterowania odbiornikami o znacznym poborze mocy, oferując maksymalny prąd obciążenia w kategorii AC-1 na poziomie 16 A. Dzięki uniwersalnemu napięciu zasilania wynoszącemu 12 V AC/DC, moduł ten doskonale sprawdza się w systemach niskonapięciowych, gwarantując stabilną pracę nawet przy wahaniach napięcia w zakresie od -15% do +10%.

• Konfiguracja styków: Urządzenie posiada jeden styk przełączny (1 × NO/NC), co pozwala na elastyczne projektowanie układów sterowania.
• Wysoka trwałość: Mechaniczna żywotność komponentu wynosi minimum 5x10⁶ cykli, co przekłada się na wieloletnią, bezawaryjną eksploatację w wymagających warunkach.
• Energooszczędność: Maksymalny pobór prądu przez cewkę nie przekracza 25 mA, co minimalizuje straty energii w rozdzielnicy.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 18 mm (1 moduł) pozwala na optymalne wykorzystanie miejsca na szynie montażowej.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25 °C do +50 °C, co potwierdza jego przemysłowy charakter i odporność na zmienne warunki środowiskowe panujące w szafach sterowniczych.

Zastosowanie

Przekaźnik PK-1P znajduje szerokie zastosowanie wszędzie tam, gdzie konieczna jest separacja galwaniczna między obwodem sterowania a obwodem wykonawczym lub wzmocnienie sygnału sterującego. Idealnie nadaje się do:

• Systemów inteligentnego domu (Smart Home) pracujących na niskim napięciu 12V.
• Układów alarmowych i systemów kontroli dostępu do sterowania elektrozaczepami.
• Automatyki przemysłowej do załączania oświetlenia, grzejników lub wentylatorów o prądzie do 16 A.
• Współpracy ze sterownikami PLC, gdzie wymagany jest styk bezpotencjałowy o dużej obciążalności.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik jest przystosowany do bezpośredniego montażu na standardowej szynie DIN 35 mm. Przyłącze elektryczne realizowane jest poprzez solidne zaciski śrubowe, które obsługują przewody o przekroju znamionowym do 2,5 mm², co pozwala na bezpieczne i stabilne przesyłanie energii do odbiornika. Podczas dokręcania przewodów należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia zacisków. Ze względu na brak separacji styku w tym modelu, należy zwrócić szczególną uwagę na konfigurację połączeń w projekcie instalacji.

FAQ

• Czy przekaźnik PK-1P może pracować z napięciem stałym i zmiennym? Tak, uniwersalny układ zasilania pozwala na podłączenie zarówno napięcia 12 V AC, jak i 12 V DC.
• Jaki jest maksymalny prąd, który może płynąć przez styk? Maksymalny prąd obciążenia dla kategorii AC-1 wynosi 16 A, co pozwala na bezpośrednie sterowanie urządzeniami o mocy do ok. 3,6 kW przy 230V (jeśli styk jest używany jako pośrednik).
• Ile miejsca zajmuje przekaźnik w rozdzielnicy? Urządzenie zajmuje szerokość jednego modułu, czyli dokładnie 18 mm.
