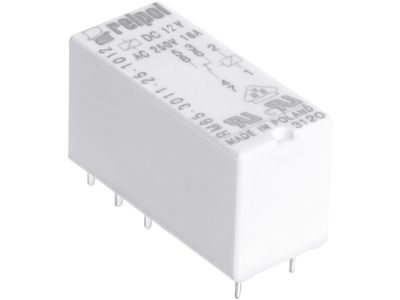

Przekaźnik elektromagnetyczny, miniaturowy, RM85-3021-35-1005 | 651073 Relpol

Alternatywny kod produktu: RM85-3021-35-1005

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy RM85-3021-35-1005 (symbol 651073) to kompaktowe urządzenie przeznaczone do montażu na obwodzie drukowanym i w dedykowanym gnieździe wtykowym. Wysokość 15,7 mm i raster 5 mm zapewniają łatwą integrację z płytkami PCB oraz sterownikami przemysłowymi. Zasilany napięciem 5 V DC, charakteryzuje się wyjściem 1Z (jeden zestyk zwierny) o obciążalności 16 A przy 250 V AC i 24 V DC, co czyni go uniwersalnym w aplikacjach przemysłowych i automatyce.

• Miniaturowa konstrukcja: Wysokość 15,7 mm i raster 5 mm ułatwiają montaż w aplikacjach o ograniczonej przestrzeni, takich jak sterowniki PLC czy moduły I/O.
• Napięcie zasilania 5 V DC: Kompatybilny z systemami sterowania opartymi na niskim napięciu, w tym z zasilaczami przemysłowymi i układami mikroprocesorowymi.
• Wyjście 1Z 16A: Zapewnia pewne łączenie obwodów mocy przy napięciu 250 V AC i 24 V DC – odpowiedni do sterowania silnikami, zaworami elektromagnetycznymi i oświetleniem.
• Stopień ochrony IP67: Odporność na wnikanie pyłu i wody (zanurzenie do 1 m przez 30 min) – odpowiedni do zastosowań w trudnych warunkach przemysłowych.
• Materiał styków AgSnO2: Wysoka odporność na zużycie i łuk elektryczny, gwarantująca długą żywotność oraz niezawodne działanie w obwodach o podwyższonym obciążeniu.

Zgodność z Normami

Przekaźnik spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla komponentów elektromechanicznych, w tym normami IEC 61810 i VDE 0435.

Zastosowanie

Przekaźnik RM85-3021-35-1005 znajduje zastosowanie w układach automatyki, sterowania oraz zabezpieczeń, gdzie wymagana jest niezawodna izolacja galwaniczna i wysoka obciążalność zestyków.

• Sterowanie silnikami jednofazowymi w maszynach przemysłowych i napędach.
• Zawory elektromagnetyczne w systemach hydraulicznych i pneumatycznych.
• Oświetlenie przemysłowe i sygnalizacja świetlna w sterownikach PLC.
• Moduły I/O w rozdzielnicach elektrycznych i systemach SCADA.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Przekaźnik należy umieścić w dedykowanym gnieździe wtykowym (np. EC50, GD50, PW80 lub montażowym na szynie 35 mm, np. GZP80, GZT80). Przed zamontowaniem upewnić się o kompatybilności zasilania (5 V DC) i obciążenia (16 A). W przypadku połączeń galwanicznych między wyprowadzeniami 11/21, 12/22, 14/24 należy uwzględnić specyfikę aplikacji. Dokręcić śruby z zalecanym momentem, aby zapewnić stabilność mechaniczną i ciągłość połączeń.

FAQ

• Jakie gniazda są kompatybilne z tym przekaźnikiem? Kompatybilne gniazda to: EC50, GD50, PW80 (do obwodu drukowanego) oraz GZP80, GZT80, GZM80, GZS80, GZF80, GZMB80 (montaż na szynie 35 mm lub przykręcane do płyty). Dokładne wymiary zestawu należy sprawdzić w dokumentacji wybranego gniazda.
• Jaki jest maksymalny prąd zestyków? Maksymalna obciążalność zestyków wynosi 16 A przy napięciu 250 V AC i 24 V DC (kategoria AC1/DC1).
• Czy przekaźnik nadaje się do pracy w środowisku wilgotnym? Tak – stopień ochrony IP67 umożliwia pracę w warunkach zwiększonej wilgotności, w tym zanurzenie do 1 m na okres 30 minut (zgodnie z normą IEC 60529).
