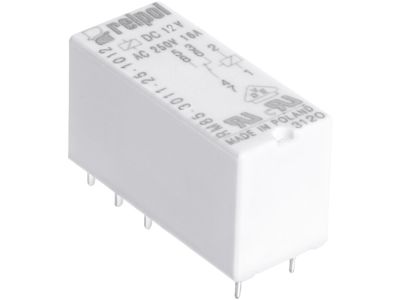

Przekaźnik elektromagnetyczny, miniaturowy, RM85-3011-35-1005 | 604571 Relpol

Alternatywny kod produktu: RM85-3011-35-1005

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny RM85-3011-35-1005 (numer 604571) to miniaturowy element do montażu w obwodzie drukowanym i gniazdach wtykowych o rastrze 5 mm. Wysokość 15,7 mm, stopień ochrony IP67, wyjście 1P (jeden zestyk przełączny) – idealny do kompaktowych układów sterowania i automatyki. Cewka zasilana napięciem 5 V DC zapewnia precyzyjne załączanie obwodów przy zachowaniu niskiego poboru mocy.

• Wyjście 1P 16 A / 250 V AC, 16 A / 24 V DC: Wysoka obciążalność prądowa umożliwia sterowanie mocnymi odbiornikami, takimi jak silniki, grzałki czy oświetlenie przemysłowe.
• Cewka 5 V DC: Niskonapięciowe sterowanie kompatybilne z układami cyfrowymi i mikroprocesorowymi, zapewniające bezpieczeństwo obsługi.
• Stopień ochrony IP67: Odporność na kurz i wilgoć, co umożliwia stosowanie w wymagających warunkach przemysłowych i zewnętrznych.
• Minimalne wymiary 29 x 12,7 x 15,7 mm: Kompaktowa budowa pozwala na montaż w miejscach o ograniczonej przestrzeni, np. w szafach sterowniczych lub modułach elektronicznych.
• Materiał styków AgSnO2: Wysoka trwałość łączeniowa i odporność na erozję, gwarantująca długą żywotność nawet przy częstym załączaniu.

Zgodność z Normami

Przekaźnik spełnia wymagania norm bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami dotyczącymi izolacji, obciążalności prądowej i odporności środowiskowej.

Zastosowanie

Przekaźnik RM85-3011-35-1005 przeznaczony jest do precyzyjnego sterowania obwodami elektrycznymi w układach automatyki, sterowania i zabezpieczeń.

• Sterowanie silnikami, pompami, wentylatorami w układach przemysłowych.
• Automatyka budynkowa – załączanie oświetlenia, klimatyzacji, systemów alarmowych.
• Zabezpieczenia obwodów – monitoring i odłączanie odbiorników w przypadku przeciążenia.
• Układy elektroniczne i sterowniki PLC – niskonapięciowe sygnały sterujące.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Element należy umieścić w dedykowanym gnieździe wtykowym (np. EC50, GD50, GZP80) i zabezpieczyć odpowiednią obejmą lub śrubą montażową. Przed podłączeniem zasilania należy sprawdzić poprawność połączeń styków (wyprowadzenia 11(7)/21(4)-12(6)/22(3)-14(8)/24(5) w układzie 1P) oraz napięcie cewki. Upewnić się, że obciążenie nie przekracza parametrów znamionowych.

FAQ

• Do jakiego napięcia cewki podłączany jest przekaźnik? Cewka zasilana jest napięciem 5 V DC – kompatybilnym z układami cyfrowymi i niskonapięciowymi sterownikami.
• Czy przekaźnik jest odporny na wilgoć? Tak – stopień ochrony IP67 zapewnia pełną szczelność zarówno przed kurzem, jak i wodą (zanurzenie do 1 m przez 30 minut).
• Jakie gniazda są kompatybilne z tym przekaźnikiem? Przekaźnik współpracuje z gniazdami wtykowymi o rastrze 5 mm, m.in. EC50, GD50, GZP80 (push-in), GZT80, GZM80, GZS80, GZF80 oraz GZMB80 (bezśrubowe na szynie 35 mm).
