Przekaźnik elektromagnetyczny, miniaturowy, RM85-2011-35-5220 | 604657 Relpol

Alternatywny kod produktu: RM85-2011-35-5220

Opis i Kluczowe Cechy

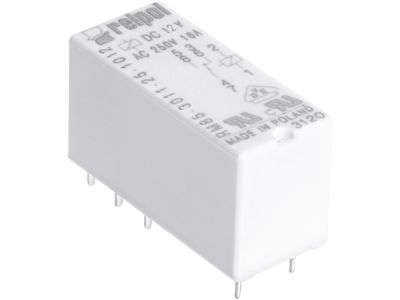

Miniaturowy przekaźnik elektromagnetyczny RM85-2011-35-5220 (symbol 604657) o rastrze 5 mm to kompaktowe rozwiązanie do montażu na obwodzie drukowanym lub w odpowiednim gnieździe wtykowym. Wysokość 15,7 mm i wymiary 29 × 12,7 mm pozwalają na zastosowanie w miejscach o ograniczonej przestrzeni. Zapewnia niezawodne sterowanie obwodami o maksymalnym obciążeniu 16 A (AC1: 250 V, DC1: 24 V) przy zasilaniu cewki napięciem 220 V AC. Styki wykonane z AgNi gwarantują wysoką trwałość i odporność na zużycie.

• Zestyki 1P (1 zestyk przełączny): Zapewniają elastyczność w sterowaniu obwodami – możliwość przełączania zarówno w obwodach AC, jak i DC w standardzie 16 A/250 V AC lub 24 V DC.
• Materiał styków AgNi: Srebro-nikiel zapewnia wysoką przewodność i odporność na korozję, co przekłada się na długą żywotność i niezawodność działania.
• Stopień ochrony IP67: Odporność na kurz i wodę – idealny do aplikacji w trudnych warunkach środowiskowych, w tym w przemyśle spożywczym lub chemicznym.
• Cewka 220 V AC: Standardowe napięcie zasilania ułatwia integrację z typowymi instalacjami elektrycznymi w budynkach mieszkalnych i przemysłowych.
• Raster 5 mm: Kompatybilny z szeroką gamą płytek drukowanych i gniazd wtykowych, ułatwiając projektowanie i montaż układów sterowania.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE oraz odpowiednie certyfikaty potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Miniaturowy przekaźnik RM85-2011-35-5220 znajduje zastosowanie w układach sterowania i automatyki, gdzie liczy się kompaktowa budowa i niezawodność działania.

• Układy sterowania oświetleniem w budynkach komercyjnych i przemysłowych.
• Sterowanie pompami, wentylatorami i innymi odbiornikami w systemach HVAC.
• Automatyka budynkowa – integracja z systemami alarmowymi, kontroli dostępu i monitoringu.
• Maszyny przemysłowe i linie produkcyjne wymagające precyzyjnego sterowania obwodami.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Przed montażem należy upewnić się, że napięcie zasilania cewki jest zgodne z parametrami przekaźnika (220 V AC). W przypadku montażu na obwodzie drukowanym należy zachować raster 5 mm. Dla gniazd montowanych na szynie 35 mm lub przykręcanych do płyty, użyć odpowiednich elementów mocujących (np. obejmy). Po podłączeniu sprawdzić poprawność ustawienia styków i brak zwarć. W aplikacjach z IP67 zwrócić uwagę na szczelność połączeń.

FAQ

• Czy przekaźnik jest kompatybilny z innymi gniazdami niż wymienione w opisie? Przekaźnik RM85-2011-35-5220 jest przystosowany do montażu w gniazdach o rastrze 5 mm. Dokładna lista kompatybilnych gniazd znajduje się w dokumentacji technicznej produktu.
• Jaki jest maksymalny prąd łączeniowy w obwodzie DC? Maksymalny prąd łączeniowy w obwodzie DC wynosi 16 A przy napięciu 24 V (DC1).
• Czy przekaźnik może być stosowany w środowisku zewnętrznym? Tak, dzięki stopniowi ochrony IP67, przekaźnik może być stosowany w środowiskach o podwyższonej wilgotności lub narażonych na kurz.
