Przekaźnik elektromagnetyczny, miniaturowy, RM83-3011-25-1024 | 855151 Relpol

Alternatywny kod produktu: RM83-3011-25-1024

Opis i Kluczowe Cechy

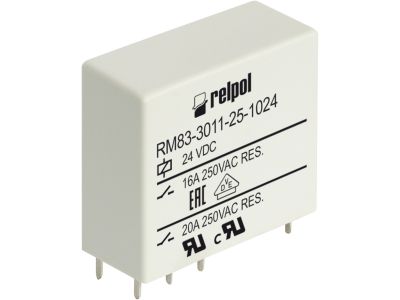

Przekaźnik elektromagnetyczny miniaturowy RM83-3011-25-1024 (symbol 855151) to komponent przystosowany do montażu na płytce drukowanej lub w gnieździe wtykowym, wyposażony w jeden zestyk przełączny (1P). Dzięki prądowi znamionowemu 16 A AC1/250 V oraz 16 A DC1/24 V przekaźnik umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu – bez ryzyka przegrzania styków wykonanych z AgSnO2. Szerokość modułu wynosi 13,1 mm, co czyni go oszczędnym rozwiązaniem w szafie sterowniczej. Napięcie cewki 24 V DC pozwala na łatwą integrację z typowymi zasilaczami automatyki. W wyprowadzeniach zastosowano galwaniczne połączenie pinów 11–21, 12–22 oraz 14–24.

• Prąd znamionowy 16 A / 250 V AC oraz 16 A / 24 V DC: gwarantuje niezawodną pracę w obwodach o podwyższonym obciążeniu bez ryzyka przegrzania styków.
• Zestyk przełączny 1P (SPDT): umożliwia przełączanie między dwoma torami – idealny do sterowania dwustanowego.
• Materiał styków AgSnO2: wysoka odporność na erozję i spawanie – długotrwała żywotność mechaniczna i elektryczna.
• Napięcie cewki 24 V DC: kompatybilność z systemami automatyki, sterownikami PLC i zasilaczami przemysłowymi.
• Wymiary 29,5 × 13,1 × 25,5 mm i raster 5 mm: kompaktowa konstrukcja ułatwiająca montaż w gniazdach EC50, GD50, PW80 lub bezpośrednio na PCB.
• Stopień ochrony IP40: zabezpiecza przed ciałami stałymi o średnicy powyżej 1 mm – odpowiedni do zabudowy w rozdzielnicach.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa dla aparatury niskiego napięcia oraz posiada certyfikację CE. Produkt został zaprojektowany zgodnie z utrwalonymi standardami branżowymi, co gwarantuje niezawodność w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Dzięki kompaktowym wymiarom i parametrom elektrycznym przekaźnik RM83-3011-25-1024 znajduje zastosowanie w szerokim zakresie układów sterowania.

• Sterowanie oświetleniem, silnikami małej mocy, zaworami oraz grzałkami w instalacjach przemysłowych i komercyjnych.
• Przekazywanie sygnałów sterujących do styczników, przekaźników interfejsowych oraz wejść sterowników PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych i panelach operatorskich.
• Automatyka budynkowa, w tym sterowanie HVAC, roletami zewnętrznymi i bramami.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik można montować na szynie TH35 (za pomocą dedykowanego gniazda) lub bezpośrednio na płytce drukowanej z użyciem gniazd EC50, GD50 lub PW80. Przekrój przewodów oraz moment dokręcania śrub należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd znamionowy i warunki pracy.

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, model RM83-3011-25-1024 nie ma wbudowanego podświetlenia. Sygnalizacja stanu odbywa się wyłącznie poprzez sprawdzenie napięcia na cewce lub stykach.
• Jaki jest stopień ochrony IP? Przekaźnik posiada stopień ochrony IP40, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm. Nie jest odporny na wilgoć – urządzenie należy stosować w suchych pomieszczeniach lub w obudowach z wyższym IP.
• Jaki jest tryb pracy zestyków? Jest to jeden zestyk przełączny (1P, SPDT). W stanie spoczynku styki 11–12 są zwarte, a po załączeniu cewki przełączają się na tory 21–22 lub 14–24 (w zależności od konfiguracji wyprowadzeń).
