Przekaźnik elektromagnetyczny, miniaturowy, RM50N-3021-85-1012 | 2614658 Relpol

Alternatywny kod produktu: RM50N-3021-85-1012

Opis i Kluczowe Cechy

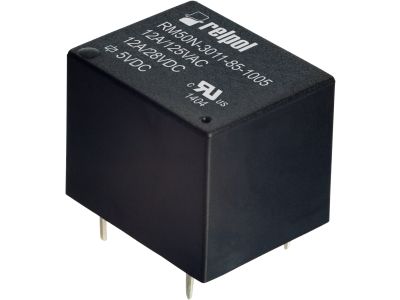

Przekaźnik elektromagnetyczny miniaturowy RM50N-3021-85-1012 (numer katalogowy 2614658) to komponent o zwartej konstrukcji przeznaczony do bezpośredniego montażu na obwodzie drukowanym (PCB). Wyposażony w jeden zestyk zwierny (1Z, wyprowadzenia 11-14) o obciążalności 12 A w kategorii AC1 (125 V) oraz 12 A w DC1 (28 V). Cewka zasilana napięciem 12 V DC, styki wykonane z AgSnO₂ zapewniają wysoką trwałość łączeniową. Stopień ochrony IP64 chroni przed pyłem i bryzgami, a wysokość 15,3 mm umożliwia zastosowanie w urządzeniach o ograniczonej przestrzeni.

• Obciążalność zestyków 12 A (AC1/125 V, DC1/28 V): Umożliwia niezawodne przełączanie obciążeń średniej mocy, takich jak cewki styczników, zawory elektromagnetyczne czy odbiorniki rezystancyjne.
• Cewka 12 V DC: Zasilanie niskim napięciem stałym – bezpieczne dla układów sterowania i kompatybilne z typowymi zasilaczami oraz wyjściami PLC.
• Materiał styków AgSnO₂: Tlenek srebra z dodatkiem cyny zapewnia wysoką odporność na erozję łukową i dłuższą żywotność elektryczną w porównaniu do konwencjonalnych stopów.
• Stopień ochrony IP64: Szczelny na pył i ochrona przed bryzgami wody – odpowiedni do zabudowy w obudowach narażonych na wilgoć lub zapylenie.
• Wysokość 15,3 mm: Niski profil ułatwia projektowanie ciasnych układów na płytkach PCB i pozwala na umieszczenie w standardowych obudowach modułów elektronicznych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Konstrukcja i parametry elektryczne są zgodne z ogólnymi standardami bezpieczeństwa dla miniaturowych przekaźników elektromagnetycznych.

Zastosowanie

Przekaźnik RM50N-3021-85-1012 sprawdza się w obwodach sterowania niskonapięciowego, gdzie wymagana jest izolacja galwaniczna między obwodem cewki a stykami. Dzięki kompaktowym rozmiarom i ochronie IP64 znajduje zastosowanie w wielu układach automatyki i elektroniki.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi (np. zapadkami elektromagnetycznymi, zaworami) – prąd 12 A pozwala na bezpośrednie przełączanie bez dodatkowych styczników.
• Odseparowanie sygnałów sterujących w układach PLC, sterownikach budynkowych i systemach alarmowych – cewka 12 V DC może być bezpośrednio sterowana wyjściem tranzystorowym.
• Sygnalizacja stanów pracy – zestyk zwierny może załączać lampki kontrolne lub przekaźniki sygnalizacyjne.
• Automatyka budynkowa – przekaźnik może być montowany na płytkach w rozdzielnicach IP64, sterując oświetleniem, roletami lub wentylacją.

Wskazówki Montażowe

Przekaźnik jest przeznaczony do montażu na płytce drukowanej (PCB) poprzez lutowanie. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i upewnij się, że obwód jest pozbawiony napięcia. Montaż oraz wymianę może wykonywać wyłącznie personel z uprawnieniami SEP (do 1 kV). Przestrzegaj zaleceń producenta dotyczących temperatury lutowania oraz czasu procesu. Przekrój ścieżek na PCB dobierz do prądu 12 A, aby uniknąć przegrzewania. Nie stosuj dodatkowych przewodów – przekaźnik nie jest przystosowany do montażu na szynie DIN.

FAQ

• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP64 – oznacza to pyłoszczelność oraz ochronę przed bryzgami wody ze wszystkich kierunków.
• Jaki typ zestyków zastosowano? Jest to jeden zestyk zwierny (1Z, oznaczenie NO – normalnie otwarty), wyprowadzenia 11-14. Przełącza on obciążenie po podaniu napięcia na cewkę.
• Jakie jest napięcie cewki i czy może być zasilana napięciem przemiennym? Cewka przekaźnika zaprojektowana jest wyłącznie na napięcie stałe 12 V DC. Nie wolno podłączać napięcia przemiennego – grozi to uszkodzeniem uzwojenia.
