Przekaźnik elektromagnetyczny, miniaturowy IP67, RM96-3021-35-1005 | 852854 Relpol

Alternatywny kod produktu: RM96-3021-35-1005

Opis i Kluczowe Cechy

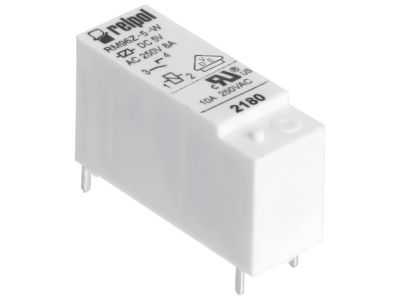

Miniaturowy przekaźnik elektromagnetyczny RM96-3021-35-1005 (symbol 852854) przeznaczony do montażu w obwodzie drukowanym. Dzięki stopniowi ochrony IP67 zabezpiecza styki przed pyłem i wilgocią, co wydłuża żywotność w trudnych warunkach pracy. Wyposażony w jeden zestyk zwierny (1Z) o wyprowadzeniach 11(4)–14(5), zapewnia niezawodne przełączanie obciążeń do 8 A przy napięciu 250 V AC (AC1) oraz do 8 A przy 24 V DC (DC1). Cewka przystosowana do napięcia zasilania 5 V DC. Wymiary: 28 x 10 x 16,2 mm – kompaktowa obudowa oszczędza miejsce na płytce PCB.

• Styk 1Z (zwierny): Jeden tor przełączania umożliwia prostą i niezawodną realizację funkcji załączania bez ryzyka pomyłki – idealny do sterowania i sygnalizacji.
• Prąd 8 A / napięcie 250 V AC: Wysoka zdolność łączeniowa w obwodach oświetleniowych i małych silników bez ryzyka przegrzania styków.
• Stopień ochrony IP67: Pyłoszczelność i wodoszczelność przy zanurzeniu do 1 m gwarantują bezawaryjną pracę w instalacjach narażonych na wilgoć, kurz lub mycie ciśnieniowe.
• Materiał styków AgSnO2: Stopy srebra z tlenkiem cyny zapewniają odporność na zjawisko łuku elektrycznego i erozję – długa żywotność przy częstym przełączaniu.
• Kompaktowe wymiary (28 x 10 x 16,2 mm): Mała wysokość montażowa pozwala na stosowanie w ciasnych przestrzeniach wewnątrz urządzeń.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Produkcja zgodna z wytycznymi dotyczącymi miniaturowych przekaźników elektromagnetycznych do montażu na PCB. Brak dodatkowych numerów norm w dokumentacji – produkt przeznaczony do zastosowań, gdzie wymagana jest certyfikacja zgodna z dyrektywami niskonapięciowymi i kompatybilnością elektromagnetyczną.

Zastosowanie

Miniaturowy przekaźnik IP67 znajduje zastosowanie w urządzeniach pracujących w wilgotnym lub zapylonym środowisku, gdzie standardowe przekaźniki szybko ulegają awarii. Sprawdza się w automatyce przemysłowej, systemach sterowania i elektronice użytkowej.

• Sterowanie oświetleniem LED, silnikami wentylatorów, pompami małej mocy w warunkach przemysłowych i rolniczych.
• Generowanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść PLC w szafach rozdzielczych o podwyższonej szczelności.
• Sygnalizacja stanów alarmowych i sygnałów binarnych w systemach bezpieczeństwa i kontroli dostępu.
• Automatyka budynkowa – sterowanie zaworami wodnymi, siłownikami rolet, a także układy bezpośredniego wykonawczego w łazienkach, kuchniach i innych pomieszczeniach mokrych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem instalacji bezwzględnie odłącz napięcie w całym obwodzie. Przekaźnik przeznaczony jest do bezpośredniego montażu na płytce drukowanej (PCB) – należy umieścić wyprowadzenia w odpowiednich otworach i przylutować zgodnie z zaleceniami producenta dotyczącymi temperatury i czasu lutowania (max 350°C przez 3 s). Przekrój ścieżek PCB dobierz do prądu obciążenia (min. 0,5 mm² na 1 A dla miedzi). Nie przekraczaj podanych wartości granicznych prądu i napięcia. Po zamontowaniu sprawdź ciągłość obwodów oraz izolację – w przypadku IP67 szczególnie uważaj na szczelność obudowy po wlutowaniu.

FAQ

• Czy przekaźnik posiada podświetlenie (LED)? Nie, w modelu RM96-3021-35-1005 nie przewidziano wbudowanego wskaźnika LED. Stan załączenia można monitorować poprzez pomiar napięcia na cewce lub za pomocą zewnętrznej diody sygnalizacyjnej.
• Jaki jest stopień ochrony obudowy? IP67 – całkowita ochrona przed pyłem oraz odporność na krótkotrwałe zanurzenie w wodzie (do 1 m głębokości przez 30 minut). Produkt nadaje się do instalacji w miejscach narażonych na wilgoć, np. w puszkach zewnętrznych czy wnętrzach maszyn mytych wodą.
• Jaki jest tryb pracy styku? Styk normalnie otwarty (zwierny, NO) – oznacza, że po podaniu napięcia na cewkę styk się zwiera, a po odcięciu napięcia wraca do stanu rozwartego. To domyślna konfiguracja dla przekaźnika 1Z.
