Przekaźnik elektromagnetyczny, miniaturowy IP67, RM85-2011-35-5048 | 604652 Relpol

Alternatywny kod produktu: RM85-2011-35-5048

Opis i Kluczowe Cechy

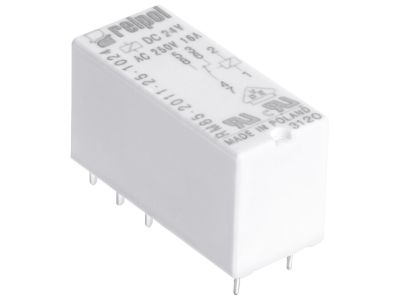

Przekaźnik elektromagnetyczny miniaturowy RM85-2011-35-5048 (symbol 604652) o stopniu ochrony IP67, wyposażony w jeden zestyk przełączny. Przeznaczony do montażu w gniazdach – zarówno do obwodu drukowanego (EC50, GD50, PW80), jak i na szynę TH35 (seria GZP80, GZT80, GZM80, GZS80, GZF80, GZMB80). Wymiary przekaźnika: 29 x 12,7 x 15,7 mm, raster 5 mm. Materiał styków AgNi zapewnia wysoką przewodność i odporność na erozję.

• Styk przełączny 1P (SPDT): Pozwala na przełączanie jednego obwodu między dwoma wyjściami – idealny do układów sterowania i sygnalizacji.
• Prąd znamionowy AC1: 16 A / 250 V oraz DC1: 16 A / 24 V: Bezpieczna praca w obwodach obciążenia rezystancyjnego przy zachowaniu odpowiedniego zapasu wytrzymałości styków.
• Napięcie cewki: 48 V AC: Możliwość bezpośredniego sterowania z typowych obwodów napięcia przemiennego 48 V.
• Stopień ochrony IP67: Całkowita odporność na pył oraz czasowe zanurzenie w wodzie – przekaźnik może pracować w wilgotnych i zakurzonych środowiskach przemysłowych.
• Galwaniczne połączenia wyprowadzeń (11-21, 12-22, 14-24): Wewnętrzne połączenia ułatwiają okablowanie i redukują liczbę potrzebnych złączy.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (znak CE). Stopień ochrony IP67 potwierdza odporność na kurz i czasowe zanurzenie w wodzie zgodnie z klasyfikacją IEC 60529. Produkt przeznaczony do montażu zgodnie z aktualnymi przepisami.

Zastosowanie

Miniaturowy przekaźnik RM85 sprawdza się w układach automatyki przemysłowej, sterowania oraz sygnalizacji, gdzie wymagana jest niezawodność i odporność na trudne warunki środowiskowe.

• Sterowanie odbiornikami rezystancyjnymi (grzałki, oświetlenie) w obwodach do 16 A / 250 V AC.
• Przekazywanie sygnałów impulsowych do styczników, przekaźników pomocniczych lub wejść PLC.
• Separacja galwaniczna i przełączanie w układach sygnalizacji alarmowej i bezpieczeństwa.
• Automatyka budynkowa – sterowanie siłownikami, zaworami, wentylacją w strefach o podwyższonej wilgotności (IP67).

Wskazówki Montażowe

Montaż przekaźnika oraz gniazda może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu obciążenia (min. 1,5 mm² dla 16 A). W przypadku gniazd montowanych na szynie TH35 (szynowa 35 mm) upewnij się, że szyna jest odpowiednio uziemiona. Moment dokręcania śrub w gniazdach oraz w przekaźniku stosuj zgodnie z dokumentacją techniczną producenta (nie przekraczaj podanych wartości). Stosuj gniazda wymienione w specyfikacji: do druku (EC50, GD50, PW80) lub z zaciskami push-in / śrubowymi na szynę (GZP80, GZT80, GZM80, GZS80, GZF80, GZMB80).

FAQ

• Czy przekaźnik jest wyposażony w diodę lub podświetlenie? W dostarczonej specyfikacji nie zawarto informacji o diodzie LED ani o podświetleniu cewki. Należy sprawdzić konkretne gniazdo – niektóre modele (np. GZMB80) mogą umożliwiać montaż modułów pomocniczych.
• Jakie są połączenia galwaniczne wyprowadzeń? W przekaźniku wyprowadzenia 11 i 21, 12 i 22 oraz 14 i 24 są ze sobą połączone wewnętrznie – należy uwzględnić to przy projektowaniu okablowania.
• Jaki stopień ochrony ma sam przekaźnik bez gniazda? Przekaźnik RM85 posiada stopień ochrony IP67, co oznacza pyłoszczelność i odporność na czasowe zanurzenie w wodzie (do 1 m głębokości przez 30 min). Gniazda mogą mieć niższy IP – sprawdź specyfikację wybranego modelu.
