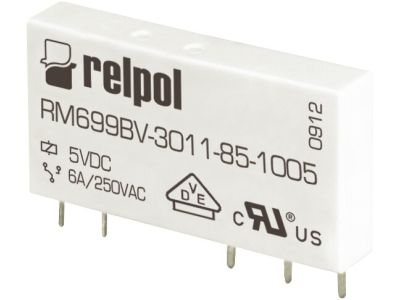

Przekaźnik elektromagnetyczny, miniaturowy IP64, RM699BV-3211-85-1060 | 2613707 Relpol

Alternatywny kod produktu: RM699BV-3211-85-1060

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy RM699BV-3211-85-1060 (symbol 2613707) to komponent o szerokości zaledwie 5 mm, przeznaczony do precyzyjnego przełączania sygnałów w układach sterowania. Wyposażony w jeden zestyk przełączny (1P) ze złoconymi stykami AgSnO2+Au 3 µm, zapewnia niską rezystancję styku i niezawodne działanie przy obciążeniach AC1 do 50 mA / 30 V oraz DC1 do 50 mA / 36 V. Cewka zasilana napięciem 60 V DC umożliwia pracę w systemach niskonapięciowych. Stopień ochrony IP64 gwarantuje odporność na kurz i bryzgi wody, co wyróżnia ten przekaźnik na tle standardowych miniaturowych rozwiązań.

• Szerokość 5 mm: Oszczędność miejsca na szynie DIN lub PCB – idealne do gęsto upakowanych rozdzielnic i układów automatyki.
• Stopień ochrony IP64: Zabezpieczenie przed wnikaniem pyłu i rozpryskami wody – zwiększona trwałość w trudnych warunkach przemysłowych.
• Styki złocone AgSnO2+Au 3 µm: Minimalna rezystancja styku i stabilna praca przy małych sygnałach (do 50 mA) – niezawodne przełączanie w aplikacjach sterujących, sygnalizacyjnych i interfejsowych.
• Napięcie cewki 60 V DC: Możliwość bezpośredniego sterowania z modułów PLC lub przekaźników interfejsowych w typowych instalacjach niskonapięciowych.
• Montaż PCB lub w gnieździe PI6W-1P na szynie 35 mm: Elastyczność instalacji – lutowanie w płytce lub szybkie wtykowe połączenie w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z normami IEC/EN 61810-1 dotyczącymi przekaźników elektromagnetycznych. Szczegółowe numery norm dostępne są w pełnej dokumentacji technicznej producenta.

Zastosowanie

Miniaturowy przekaźnik RM699BV sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne przełączanie małych sygnałów z zachowaniem wysokiej gęstości montażu i ochrony przed środowiskiem.

• Sterowanie odbiornikami niskoprądowymi (np. diody LED, sygnalizatory, czujniki) w automatyce budynkowej i przemysłowej.
• Generowanie impulsów sterujących dla styczników, przekaźników wykonawczych oraz wejść PLC.
• Separacja galwaniczna i transmisja sygnałów w interfejsach PI6, PIR6W oraz układach czasowych PIR6WT-1Z.
• Zastosowania wymagające ochrony IP64 – np. w strefach narażonych na wilgoć, pył lub okresowe bryzgi wody.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik może być montowany bezpośrednio na płytce PCB (otwory lutownicze) lub w gnieździe PI6W-1P przeznaczonym do szyny TH35 (DIN). W przypadku montażu w gnieździe należy upewnić się, że jest ono prawidłowo zablokowane na szynie. Momenty dokręcania śrub połączeniowych (jeśli występują) muszą być zgodne z dokumentacją producenta. Przekrój przewodów i obciążalność należy dobrać do prądów roboczych – dla sygnałów do 50 mA wystarczające są przewody o przekroju min. 0,5 mm². Nie przekraczać maksymalnych parametrów styków podanych w karcie katalogowej – większy prąd/napięcie prowadzi do przyspieszonego zużycia powłoki złotej oraz zmiany charakterystyki minimalnego obciążenia.

FAQ

• Czy przekaźnik ma podświetlenie / wbudowaną diodę LED? Nie, w prezentowanej wersji RM699BV-3211-85-1060 nie przewidziano wskaźnika podświetlenia. Stan pracy można sprawdzić mierząc napięcie na cewce lub za pomocą zewnętrznej sygnalizacji LED w obwodzie sterującym.
• Jaki jest stopień ochrony i czy mogę stosować go w strefach zagrożonych wilgocią? Stopień ochrony IP64 oznacza całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed rozpryskami wody (pryskająca woda z dowolnego kierunku). Przekaźnik nadaje się do miejsc narażonych na wilgoć, jednak nie może być zanurzany ani pracować pod ciągłym strumieniem wody – wymagana jest dodatkowa obudowa dla stałego kontaktu z cieczą.
• Jakie obciążenie mogę podłączyć do zestyku – czy tylko 50 mA? Dane katalogowe określają maksymalną wartość AC1 50 mA / 30 V oraz DC1 50 mA / 36 V przy pełnej trwałości styków złoconych. Producent dopuszcza chwilowe obciążenia wyższym prądem, jednak powoduje to przyspieszone zużycie powłoki Au i zmianę minimalnych parametrów zestyku. Zaleca się pracę w zakresie znamionowym, aby zachować długą żywotność i niską rezystancję styku.
