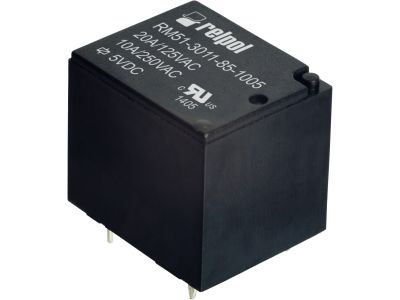

Przekaźnik elektromagnetyczny, miniaturowy IP64, RM51-3011-85-1012 | 2614699 Relpol

Alternatywny kod produktu: RM51-3011-85-1012

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy RM51-3011-85-1012 (numer katalogowy 2614699) to komponent przeznaczony do bezpośredniego montażu na płytce drukowanej (PCB), charakteryzujący się stopniem ochrony IP64. Wyposażony w jeden zestyk przełączny (1P) o wyprowadzeniach 11-12-14, przystosowany do prądu AC1 10 A przy 250 V oraz 20 A przy 125 V, a także do pracy w kategorii AC3 o mocy załączanej 750 W. Cewka zasilana napięciem 12 V DC, styki wykonane z materiału AgSnO2 zapewniają wysoką trwałość łączeniową. Wymiary: 19,5 x 16,0 x 17,1 mm.

• Zestyk przełączny 1P (SPDT): Umożliwia sterowanie dwoma obwodami (NO i NC) z jednego sygnału sterującego, co daje elastyczność w projektowaniu układów.
• Prąd AC1 10 A / 250 V oraz 20 A / 125 V: Wysoka obciążalność prądowa pozwala bezpiecznie sterować odbiornikami o znacznym poborze mocy, bez ryzyka przegrzania styków.
• Moc łączeniowa AC3 750 W: Przystosowany do załączania silników indukcyjnych i innych obciążeń indukcyjnych, co zwiększa zakres zastosowań w automatyce.
• Stopień ochrony IP64: Odporność na wnikanie pyłu oraz bryzgi wody – idealny do montażu w obudowach narażonych na kurz i wilgoć.
• Materiał styków AgSnO2: Srebro-tlenek cyny gwarantuje odporność na zgrzewanie, długą żywotność i stabilną rezystancję styków przy częstym przełączaniu.
• Kompaktowe wymiary (19,5 × 16,0 × 17,1 mm): Oszczędność miejsca na płytce PCB, co ułatwia miniaturyzację urządzeń.

Zgodność z Normami

Przekaźnik RM51-3011-85-1012 został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające spełnienie odpowiednich dyrektyw unijnych. Przeznaczony do stosowania w środowiskach przemysłowych i komercyjnych, gdzie wymagana jest niezawodność i powtarzalność parametrów.

Zastosowanie

Dzięki uniwersalnym parametrom przekaźnik znajduje zastosowanie w wielu układach automatyki i sterowania, zarówno w urządzeniach stacjonarnych, jak i mobilnych.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi (grzałki, wentylatory, pompy) w szafach rozdzielczych i maszynach.
• Generowanie impulsów dla styczników, przekaźników pomocniczych lub wejść sterowników PLC – niskie napięcie cewki 12 V DC ułatwia współpracę z układami cyfrowymi.
• Sygnalizacja stanów binarnych (załącz/wyłącz) w systemach alarmowych, sygnalizacji optycznej i akustycznej.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, napędami bram – dzięki kompaktowym rozmiarom może być montowany bezpośrednio na płytkach sterowników.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Przekaźnik lutuje się bezpośrednio do płytki drukowanej – zalecana temperatura grota lutownicy zgodna z dokumentacją producenta (typowe 260–300°C, max. 3 s). Przekrój ścieżek PCB należy dobrać do przewidywanego prądu obciążenia (dla 10 A zalecana szerokość ścieżki min. 2,5 mm przy grubości miedzi 35 µm). Nie stosować nadmiernej siły mechanicznej – obudowa przekaźnika może ulec uszkodzeniu.

FAQ

• Czy przekaźnik posiada podświetlenie LED? Nie, w danych katalogowych nie wskazano wbudowanego podświetlenia. Sygnalizacja stanu załączenia wymaga zewnętrznego wskaźnika.
• Jaki stopień ochrony ma ten przekaźnik? IP64 – jest pyłoszczelny i odporny na bryzgi wodne. Może być montowany w obudowach narażonych na kurz i wilgoć, ale nie jest przystosowany do długotrwałego zanurzenia.
• Jaki tryb pracy styków – NO, NC czy przełączny? Jest to zestyk przełączny (SPDT), czyli jeden wspólny styk (11) oraz dwa stałe: normalnie otwarty (NO – 14) i normalnie zamknięty (NC – 12). Umożliwia realizację zarówno załączania, jak i rozłączania obwodu z jednym sygnałem sterującym.
