Przekaźnik elektromagnetyczny, miniaturowy IP64, RM50-3011-85-1048 | 2611658 Relpol

Alternatywny kod produktu: RM50-3011-85-1048

Opis i Kluczowe Cechy

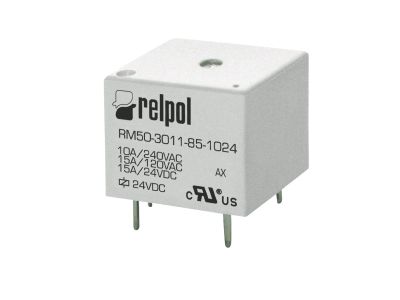

Miniaturowy przekaźnik elektromagnetyczny RM50-3011-85-1048 (symbol 2611658) przeznaczony do montażu na płytce drukowanej (PCB). Wyposażony w jeden zestyk przełączny 1P, oferuje obciążalność prądową AC1 10 A / 240 V oraz DC1 15 A / 24 V, a cewka przystosowana jest do napięcia 48 V DC. Dzięki kompaktowym wymiarom 19 x 15,4 x 15,5 mm i stopniowi ochrony IP64 sprawdza się w trudnych warunkach przemysłowych.

• 1P zestyk przełączny (zaciski 11-12-14): Umożliwia sterowanie jednym obwodem w trybie przełącznym – zwieranie i rozwieranie – co daje elastyczność w aplikacjach automatyki i sterowania.
• Obciążalność AC1 10 A / 240 V i DC1 15 A / 24 V: Wysoka wydajność prądowa pozwala bezpiecznie przełączać odbiorniki o znacznym poborze mocy bez ryzyka przegrzania styków.
• Napięcie cewki 48 V DC: Przystosowany do sterowania napięciem stałym, powszechnie stosowanym w systemach automatyki przemysłowej i sterowniach.
• Stopień ochrony IP64: Odporny na wnikanie pyłu oraz rozpryskującą wodę, co umożliwia niezawodną pracę w zapylonych i wilgotnych środowiskach.
• Styki z materiału AgSnO2: Zapewniają wysoką odporność na erozję łukową i długą żywotność łączeniową, szczególnie przy obciążeniach rezystancyjnych i silnikowych.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznakowanie CE. Przeznaczony do zabudowy w urządzeniach zgodnych z obowiązującymi przepisami.

Zastosowanie

Miniaturowy przekaźnik elektromagnetyczny RM50-3011-85-1048 znajduje zastosowanie w układach automatyki, sterowania i sygnalizacji, gdzie wymagana jest niezawodna separacja galwaniczna oraz kompaktowa obudowa do montażu na płytce drukowanej.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi w szafach sterowniczych i rozdzielnicach.
• Generowanie impulsów sterujących dla styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów pracy w systemach alarmowych i wizualizacyjnych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami i instalacjami HVAC w obwodach niskiego napięcia.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do bezpośredniego lutowania w płytkę drukowaną (PCB) – zachowaj zalecany rozstaw otworów i średnicę pól lutowniczych. Przekrój ścieżek na PCB dobierz do prądu obciążenia (10 A AC1 / 15 A DC1). Po zakończeniu montażu sprawdź poprawność połączeń oraz brak zwarć.

FAQ

• Czy przekaźnik ma podświetlenie lub diodę LED sygnalizującą załączenie cewki? W danych produktu nie podano informacji o podświetleniu – należy przyjąć, że przekaźnik nie posiada wbudowanej sygnalizacji optycznej stanu cewki. Stan załączenia można monitorować mierząc napięcie na zaciskach A1-A2.
• Jaki stopień ochrony ma ten przekaźnik? Przekaźnik posiada stopień ochrony IP64, co oznacza całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed rozpryskującą wodą z każdego kierunku. Nadaje się do instalacji w miejscach narażonych na wilgoć i zapylenie, ale nie do pracy w zanurzeniu.
• Jaki tryb pracy styku – czy jest to zestyk zwierny, rozwierny czy przełączny? Przekaźnik wyposażony jest w jeden zestyk przełączny (1P) z wyprowadzeniami 11-12-14. W zależności od stanu cewki wspólny zacisk 11 łączy się z zaciskiem 12 (normalnie zwarty) lub z zaciskiem 14 (normalnie otwarty).
