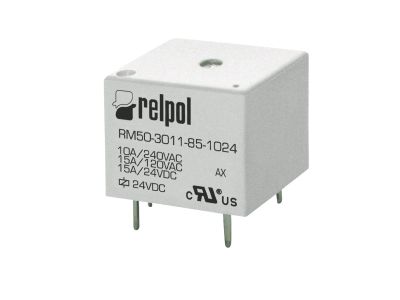

Przekaźnik elektromagnetyczny, miniaturowy IP64, RM50-3011-85-1009 | 2611654 Relpol

Alternatywny kod produktu: RM50-3011-85-1009

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy IP64 o symbolu RM50-3011-85-1009 (nr kat. 2611654) wyposażony w jeden zestyk przełączny 1P. Dzięki prądowi AC1 10 A / 240 V oraz DC1 15 A / 24 V umożliwia bezpieczne przełączanie obciążeń zarówno w obwodach prądu przemiennego, jak i stałego. Niewielkie wymiary (19 × 15,4 × 15,5 mm) ułatwiają montaż w gęsto upakowanych układach PCB. Stopień ochrony IP64 gwarantuje odporność na pył i bryzgi wodne.

• Zestyk przełączny 1P (11-12-14): Umożliwia przełączanie pomiędzy obwodem normalnie otwartym a normalnie zamkniętym w jednym przekaźniku, zwiększając elastyczność konfiguracji.
• Prąd AC1 10 A / 240 V: Bezpieczne przełączanie odbiorników rezystancyjnych w instalacjach niskiego napięcia bez ryzyka przegrzania styków.
• Prąd DC1 15 A / 24 V: Wysoka obciążalność prądem stałym, odpowiednia do sterowania siłownikami, zaworami i przekaźnikami pomocniczymi.
• Napięcie cewki 9 V DC: Niskonapięciowe sterowanie dostosowane do sygnałów z PLC, sterowników i układów automatyki budynkowej.
• Stopień ochrony IP64: Pyłoszczelność i odporność na bryzgi wodne zapewniają niezawodną pracę w warunkach zapylenia i wilgoci.

Zgodność z Normami

Przekaźnik spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do montażu w urządzeniach elektrycznych i elektronicznych zgodnych z przepisami bezpieczeństwa.

Zastosowanie

Miniaturowy przekaźnik elektromagnetyczny do montażu na płytce drukowanej znajduje szerokie zastosowanie w sterowaniu i automatyce niskonapięciowej, szczególnie w środowiskach wymagających ochrony przed pyłem i wilgocią.

• Sterowanie siłownikami, zaworami i małymi silnikami w systemach automatyki budynkowej i przemysłowej.
• Przekazywanie sygnałów przełączających z sterowników PLC lub modułów cyfrowych.
• Izolacja galwaniczna i sygnalizacja stanu w urządzeniach elektronicznych.
• Zastosowania w miejscach o podwyższonym zapyleniu i wilgotności (IP64).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przekaźnik przeznaczony jest do bezpośredniego wlutowania w płytkę drukowaną (montaż przewlekany PCB). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Lutowanie należy przeprowadzić zgodnie z zaleceniami producenta (temperatura i czas). Dobór przekroju ścieżek PCB musi być dostosowany do prądu obciążenia.

FAQ

• Czy przekaźnik jest wyposażony w podświetlenie LED? Nie, w danych technicznych nie przewidziano podświetlenia. Sygnalizacja pracy wymaga zewnętrznego obwodu kontrolnego.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony IP64 – urządzenie pyłoszczelne i odporne na bryzgi wodne, co umożliwia pracę w zapylonym i wilgotnym otoczeniu.
• Jak działa zestyk przełączny? Zestyk 1P (SPDT) – wyprowadzenia: 11 (wspólny), 14 (normalnie otwarty), 12 (normalnie zamknięty). Po podaniu napięcia na cewkę styki przełączają się między obwodami NO i NC.
