Przekaźnik elektromagnetyczny, miniaturowy IP64, RM32N-3021-85-S012 | 2615015 Relpol

Alternatywny kod produktu: RM32N-3021-85-S012

Opis i Kluczowe Cechy

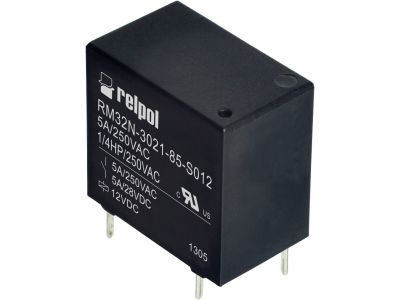

Miniaturowy przekaźnik elektromagnetyczny RM32N-3021-85-S012 (nr kat. 2615015) przeznaczony do montażu na płytce drukowanej. Wyposażony w jeden zestyk zwierny (1Z) o obciążalności AC1 5 A / 250 V, co pozwala na bezpieczne przełączanie odbiorników w typowych obwodach niskiego napięcia. Napięcie cewki wynosi 12 V DC, a kompaktowe wymiary 18,8 x 10,6 x 15,3 mm ułatwiają integrację w gęsto upakowanych układach elektronicznych. Stopień ochrony IP64 zapewnia odporność na pył i bryzgi wodne, zwiększając niezawodność w trudniejszych warunkach pracy.

• Styki zwierne 1Z (AgSnO2): wysokiej trwałości materiał styków ze srebra i tlenku cyny – odporny na erozję łukową i migrację, co przekłada się na długą żywotność i stabilną rezystancję przejścia.
• Obciążalność AC1 5 A / 250 V: prąd znamionowy 5 A w obwodach prądu przemiennego umożliwia sterowanie silnikami, zaworami, oświetleniem czy przekaźnikami pomocniczymi bez ryzyka przegrzania styków.
• Napięcie cewki 12 V DC – czuła konstrukcja: niski pobór mocy (prąd cewki 12 V DC) minimalizuje obciążenie źródła sterującego, a jednocześnie zapewnia pewne przełączanie przy standardowych sygnałach PLC lub sterowników.
• Stopień ochrony IP64: pyłoszczelność i ochrona przed bryzgami wody – idealny do rozwiązań wymagających zabezpieczenia przed wilgocią lub zanieczyszczeniami, np. w sterownikach przemysłowych lub klimatyzacji.
• Miniaturowe wymiary (18,8 x 10,6 x 15,3 mm): oszczędność miejsca na płytce PCB, co ułatwia projektowanie kompaktowych urządzeń elektronicznych i automatyki.

Zgodność z Normami

Przekaźnik spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt został zaprojektowany zgodnie z zasadami inżynierii niezawodności w typowych zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Dzięki uniwersalnym parametrom i kompaktowej budowie przekaźnik znajduje zastosowanie w wielu obszarach automatyki i sterowania:

• Sterowanie odbiornikami w obwodach pomocniczych maszyn i urządzeń (np. cewki styczników, zawory elektromagnetyczne).
• Izolacja galwaniczna między obwodem sterującym (12 V DC) a obwodem wykonawczym (do 250 V AC) – zwiększa bezpieczeństwo instalacji.
• Impulsowe sterowanie z PLC, sterowników programowalnych lub mikroprocesorów – czuła cewka pozwala na bezpośrednie sterowanie z wyjść cyfrowych.
• Zastosowania w panelach sterowniczych, systemach HVAC, oświetleniu awaryjnym oraz układach sygnalizacji.

Wskazówki Montażowe

Montaż i demontaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Urządzenie przeznaczone jest do lutowania w płytkę drukowaną – należy przestrzegać zaleceń producenta dotyczących temperatury i czasu lutowania. Przekrój przewodów (ścieżek PCB) dobrać do prądu obciążenia (min. dla 5 A AC1 zaleca się ścieżki o odpowiedniej szerokości). Momenty dokręcania (jeśli występują połączenia śrubowe) stosować zgodnie z dokumentacją techniczną.

FAQ

• Czy przekaźnik jest podświetlany? W dostarczonej dokumentacji nie uwzględniono opcji podświetlenia – przekaźnik nie posiada wbudowanej diody LED ani elementu sygnalizacyjnego.
• Jaki stopień ochrony ma przekaźnik? Deklarowany stopień ochrony to IP64 – urządzenie jest pyłoszczelne i chronione przed bryzgami wody, co umożliwia pracę w środowiskach o podwyższonej wilgotności lub zapyleniu.
• Czy styk jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? Przekaźnik wyposażony jest w jeden zestyk zwierny (1Z), który w stanie spoczynku (cewka niezasilona) jest rozwarty (normalnie otwarty – NO). Załączenie cewki powoduje zwarcie styków 11-14.
