Przekaźnik elektromagnetyczny, miniaturowy IP64, RM32N-3021-85-1012 | 2615022 Relpol

Alternatywny kod produktu: RM32N-3021-85-1012

Opis i Kluczowe Cechy

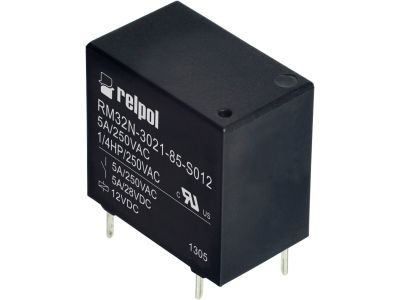

Przekaźnik elektromagnetyczny miniaturowy RM32N-3021-85-1012 (nr kat. 2615022) przeznaczony do montażu na płytce drukowanej. Wyposażony w jeden zestyk zwierny (1Z) o parametrach AC1: 5 A / 250 V oraz DC1: 5 A / 28 V, co pozwala na bezpieczne przełączanie obciążeń w układach sterowania i automatyki. Kompaktowe wymiary 18,8 x 10,6 x 15,3 mm oraz wysoka klasa szczelności IP64 zapewniają niezawodną pracę w trudnych warunkach środowiskowych.

• Zestyk 1Z (1NO): Jeden tor zwierny umożliwia prostą i pewną realizację funkcji załączania odbiorników w obwodach sterowniczych.
• Prąd AC1 5 A / 250 V i 10 A / 125 V: Wysoka zdolność łączeniowa przy napięciu sieciowym – bezpieczna praca z urządzeniami takimi jak wentylatory, pompy czy oświetlenie.
• Prąd DC1 5 A / 28 V: Przeznaczony do obwodów stałoprądowych, np. w zasilaczach czy układach bateryjnych.
• Napięcie cewki 12 V DC: Niskonapięciowe sterowanie ułatwiające integrację z typowymi układami PLC, przekaźnikami pomocniczymi lub mikroprocesorami.
• Stopień ochrony IP64: Pyłoszczelność i ochrona przed bryzgami wody – przekaźnik nadaje się do stosowania w rozdzielnicach przemysłowych, szafach sterowniczych i wilgotnych pomieszczeniach.
• Materiał styków AgSnO₂: Odporny na łuk elektryczny i erozję kontaktową, co wydłuża żywotność przekaźnika przy częstych łączeniach.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw oraz posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami branżowymi dla przekaźników elektromagnetycznych miniaturowych. Szczegółowe dane normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Miniaturowy przekaźnik RM32N-3021-85-1012 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna separacja galwaniczna i kompaktowa budowa:

• Sterowanie odbiornikami małej mocy w automatyce przemysłowej i budynkowej (oświetlenie, siłowniki, zawory).
• Generowanie impulsów sterujących dla styczników, przekaźników pomocniczych lub wejść PLC w szafach sterowniczych.
• Sygnalizacja i monitoring – przełączanie sygnałów w układach alarmowych, sygnalizatorach i panelach operatorskich.
• Automatyka budynkowa – integracja z systemami BMS, sterownikami HVAC i inteligentnym sterowaniem oświetleniem.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przekaźnik przeznaczony jest do lutowania na płytce drukowanej – przestrzegaj temperatury i czasu lutowania zgodnie z dokumentacją producenta. Przekrój ścieżek na PCB musi być dobrany do prądu obciążenia. Nie przekraczaj maksymalnych parametrów elektrycznych. W przypadku montażu w strefie zagrożonej wilgocią, pamiętaj, że stopień IP64 dotyczy samego przekaźnika – całe urządzenie powinno być odporne na warunki środowiska.

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, model RM32N-3021-85-1012 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie. Stan załączenia cewki można sprawdzić miernikiem lub poprzez obserwację reakcji odbiornika.
• Jaki jest stopień ochrony przekaźnika? Przekaźnik ma stopień ochrony IP64, co oznacza pełną ochronę przed pyłem i ochronę przed bryzgami wody. Nadaje się do instalacji w miejscach narażonych na kurz i wilgoć, ale nie jest odporny na zalanie.
• W jakim trybie pracy działa zestyk? Zestyk zwierny (1Z) pracuje w trybie NO (normalnie otwarty). Przy braku napięcia na cewce styki są rozwarte; po podaniu napięcia 12 V DC zwierają się, umożliwiając przepływ prądu w obwodzie sterowanym.
