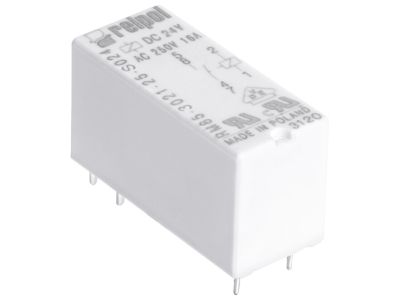

Przekaźnik elektromagnetyczny, miniaturowy IP40, RM85-3021-25-S009 | 604552 Relpol

Alternatywny kod produktu: RM85-3021-25-S009

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy RM85-3021-25-S009 (nr katalogowy 604552) to element o kompaktowych wymiarach 28 x 12,7 x 15,7 mm, wyposażony w jeden zestyk zwierny (1Z) o obciążalności prądowej 16 A w kategorii AC1. Dzięki czułej cewce o mocy 0,25 W i napięciu 9 V DC umożliwia bezpośrednie sterowanie z układów niskonapięciowych, a materiał styków AgSnO₂ zapewnia długą żywotność przy przełączaniu prądów roboczych.

• Styk 1Z (zestyk zwierny) AgSnO₂ – 16 A AC1 / 16 A DC1: odporność na erozję i zgrzewanie, niezawodne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Cewka 9 V DC – moc 0,25 W: niski pobór mocy, możliwość bezpośredniego sterowania z wyjść mikroprocesorowych, PLC lub przekaźników pomocniczych.
• Kompaktowe wymiary 28 x 12,7 x 15,7 mm i raster 5 mm: oszczędność miejsca na płytce drukowanej lub w gnieździe, idealne do gęsto upakowanych szaf sterowniczych.
• Stopień ochrony IP40: ochrona przed ciałami stałymi o średnicy powyżej 1 mm, odpowiedni do wnętrza rozdzielnic i obudów.
• Galwaniczne połączenie wyprowadzeń 11-21, 12-22, 14-24: elastyczne prowadzenie obwodów bez dodatkowych zwór, upraszcza okablowanie w systemach automatyki.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż zgodny z instrukcją producenta gwarantuje zachowanie deklarowanych parametrów.

Zastosowanie

Dzięki uniwersalnej konstrukcji i możliwości montażu zarówno na PCB, jak i w gniazdach szynowych, przekaźnik RM85 sprawdza się w różnorodnych układach sterowania w automatyce przemysłowej i budynkowej.

• Sterowanie odbiornikami AC/DC o małej i średniej mocy – np. oświetleniem, wentylatorami, zaworami elektromagnetycznymi.
• Przekazywanie sygnałów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja stanów w szafach sterowniczych i panelach operatorskich.
• Automatyka budynkowa – sterowanie bramami, roletami, systemami alarmowymi i klimatyzacyjnymi.

Wskazówki Montażowe

Montaż przekaźnika oraz gniazda powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Montaż na szynie TH35 (jeśli stosowane jest gniazdo szynowe) lub przykręcenie gniazda do płyty jedną śrubą M3. Moment dokręcania śrub oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną wybranego gniazda – dla gniazd push-in stosuj przewody o odpowiedniej średnicy. Przekaźnik można również lutować bezpośrednio w płytkę PCB – przestrzegaj maksymalnej temperatury i czasu lutowania zalecanych przez producenta.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Nie. Przekaźnik RM85-3021-25-S009 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie. Stan pracy można kontrolować za pomocą obwodu pomocniczego.
• Jaki jest stopień ochrony przekaźnika? IP40 – ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm. Przekaźnik nie jest odporny na wilgoć ani wodę, dlatego przeznaczony jest do montażu wewnątrz suchych obudów i rozdzielnic.
• Jaki jest tryb pracy styku (normalnie otwarty czy zamknięty)? Styk jest zwierny (1Z) – w stanie spoczynku (bez napięcia na cewce) jest rozwarty, a po podaniu napięcia 9 V DC zwiera obwód. To standardowy zestyk normalnie otwarty.
