Przekaźnik elektromagnetyczny, miniaturowy IP40, RM85-2021-25-S048 | 651211 Relpol

Alternatywny kod produktu: RM85-2021-25-S048

Opis i Kluczowe Cechy

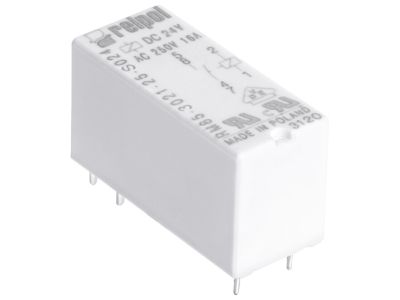

Przekaźnik elektromagnetyczny miniaturowy IP40 RM85-2021-25-S048 (numer katalogowy 651211) to kompaktowe urządzenie łączeniowe z jednym zestykiem zwiernym (1Z) przystosowane do montażu na druku lub w gniazdach wtykowych. Wyposażony w czułą cewkę o mocy zaledwie 0,25 W, pozwala na precyzyjne sterowanie przy napięciu 48 V DC, minimalizując pobór energii w układach automatyki. Styki wykonane z AgNi gwarantują trwałość i niezawodność dla prądów AC1 16 A / 250 V oraz DC1 16 A / 24 V. Wymiary 28 x 12,7 x 15,7 mm oraz raster 5 mm ułatwiają integrację w ciasnych przestrzeniach.

• Styk zwierny 1Z (11/21 – 14/24): Umożliwia przełączanie obwodów sterowania i sygnalizacji; galwaniczne połączenia wyprowadzeń 11 z 21, 12 z 22 oraz 14 z 24 ułatwiają projektowanie układów.
• Obciążalność AC1: 16 A / 250 V / DC1: 16 A / 24 V: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu – silniki, grzałki, cewki styczników.
• Cewka czuła 0,25 W / 48 V DC: Niski pobór mocy umożliwia bezpośrednie sterowanie z wyjść PLC lub mikrokontrolerów bez dodatkowego wzmacniacza.
• Stopień ochrony IP40: Chroni przed wnikaniem ciał stałych >1 mm, odpowiedni do zabudowy w rozdzielnicach i puszkach.
• Szeroki wybór gniazd: Do druku (EC50, GD50, PW80) lub na szynę TH35 (GZP80 push-in, GZT80, GZM80, GZS80, GZF80, GZMB80 bezśrubowe) – elastyczny montaż dopasowany do instalacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada oznaczenie CE. Został zaprojektowany zgodnie ze standardami obowiązującymi dla miniaturowych przekaźników elektromagnetycznych stosowanych w sterowaniu i automatyce.

Zastosowanie

Przekaźnik RM85-2021-25-S048 sprawdzi się w układach sterowania niskonapięciowego, gdzie wymagane jest niezawodne przełączanie obciążenia z minimalnym poborem mocy cewki.

• Sterowanie oświetleniem, wentylacją i małymi silnikami w automatyce budynkowej.
• Generowanie impulsów do styczników, przekaźników nadrzędnych lub wejść PLC.
• Sygnalizacja stanu urządzeń – załączanie diod, sygnalizatorów, przekaźników pomocniczych.
• Separacja galwaniczna obwodów sterowania w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż i wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do wlutowania w płytkę PCB (gniazda EC50, GD50, PW80) lub do montażu w gniazdach wtykowych: na szynie TH35 (gniazda serii GZP80/GZT80/GZM80/GZS80/GZF80/GZMB80) lub przykręcanych do płyty (śruba M3). Przekrój przewodów oraz moment dokręcania należy dobrać zgodnie z dokumentacją wybranego gniazda i obowiązującymi normami. Nie przekraczać parametrów granicznych zestyków i cewki.

FAQ

• Jaki stopień ochrony ma przekaźnik RM85-2021-25-S048? Stopień ochrony to IP40 – przekaźnik jest zabezpieczony przed wnikaniem ciał stałych o średnicy powyżej 1 mm, ale nie jest odporny na wilgoć ani wodę. Należy stosować go w suchym otoczeniu rozdzielnicy.
• Jaki jest tryb pracy styku? Przekaźnik wyposażony jest w jeden zestyk zwierny (1Z, oznaczenia NO). W stanie spoczynku styk jest rozwarty; podanie napięcia na cewkę zwiera wyprowadzenia 11/21 z 14/24.
• Czy przekaźnik ma podświetlenie? Nie, model RM85-2021-25-S048 nie posiada wbudowanego podświetlenia ani diody LED sygnalizującej stan cewki. Stan załączenia można monitorować obwodem zewnętrznym.
