Przekaźnik elektromagnetyczny, miniaturowy 9V, 8A, IP67, RM84-2022-35-1009 | 600465 Relpol

Alternatywny kod produktu: RM84-2022-35-1009

Opis i Kluczowe Cechy

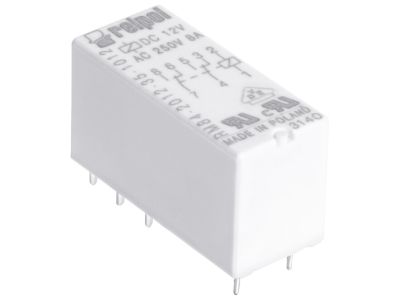

Przekaźnik elektromagnetyczny miniaturowy RM84-2022-35-1009 (nr katalogowy 600465) firmy RELPOL to niezawodny element do zastosowań w układach sterowania i automatyki. Wyposażony w dwa zestyki zwierne (2Z) o wyprowadzeniach 11-14 i 21-24, zapewnia prąd znamionowy 8 A w kategorii AC1 (250 V) oraz DC1 (24 V), co gwarantuje bezpieczną pracę przy obciążeniach rezystancyjnych i małych obciążeniach indukcyjnych. Napięcie cewki wynosi 9 V DC, a miniaturowa obudowa (29 x 12,7 x 15,7 mm, raster 5 mm) umożliwia oszczędność miejsca w szafie sterowniczej. Stopień ochrony IP67 sprawia, że przekaźnik jest odporny na pył i wilgoć, co rozszerza zakres jego stosowania.

• Dwa zestyki zwierne (2Z): Umożliwiają jednoczesne przełączanie dwóch niezależnych obwodów, co zwiększa elastyczność projektowania układów sterowania.
• Prąd 8 A AC1/DC1: Gwarantuje stabilną pracę przy obciążeniach do 2000 VA (AC1) i 192 W (DC1) bez ryzyka przegrzania styków.
• Materiał styków AgNi (srebro-nikiel): Zapewnia wysoką odporność na łuk elektryczny i długą żywotność mechaniczną i elektryczną.
• Stopień ochrony IP67: Chroni przed wnikaniem pyłu i wody (krótkotrwałe zanurzenie), umożliwiając instalację w trudnych warunkach środowiskowych.
• Miniaturowa budowa (29 x 12,7 x 15,7 mm): Oszczędza miejsce na panelach i w rozdzielnicach, a raster 5 mm ułatwia projektowanie ścieżek na PCB.
• Szeroki wybór gniazd: Możliwość montażu w gniazdach do druku (EC50, GD50, PW80) lub na szynę 35 mm (GZP80, GZT80, GZM80, GZS80, GZF80, GZMB80) – elastyczność instalacji.

Zgodność z Normami

Przekaźnik RM84-2022-35-1009 został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada oznaczenie CE. Jego parametry techniczne potwierdzają niezawodność w typowych zastosowaniach przemysłowych, choć szczegółowe numery norm – jeśli istotne – należy zweryfikować w dokumentacji producenta. Dla zapewnienia pełnej zgodności z danym projektem zaleca się konsultację z wykwalifikowanym elektrykiem.

Zastosowanie

Miniaturowy przekaźnik 9 V DC sprawdza się w układach automatyki, sterowania i sygnalizacji, gdzie wymagana jest niezawodna separacja galwaniczna oraz możliwość montażu w ograniczonej przestrzeni. Dzięki IP67 może być stosowany również w środowiskach narażonych na wilgoć i zapylenie.

• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi małej mocy (grzałki, wentylatory, elektrozawory).
• Generowanie impulsów sterujących dla styczników, przekaźników nadrzędnych lub wejść PLC w systemach automatyki.
• Sygnalizacja stanów pracy (np. załączanie lamp kontrolnych, diod LED) w tablicach rozdzielczych i pulpitach operatorskich.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami w warunkach o podwyższonej wilgotności (łazienki, kuchnie, piwnice).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) lub do wlutowania w płytkę drukowaną – w zależności od wybranego gniazda. Momenty dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją wybranego gniazda (np. GZP80 dopuszcza przewody 0,5–2,5 mm²). Należy zapewnić odpowiednią wentylację w szafie sterowniczej, aby nie przekroczyć maksymalnej temperatury otoczenia 55°C (wartość typowa dla podobnych miniaturowych przekaźników – sprawdzić w karcie katalogowej gniazda).

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę LED sygnalizującą stan cewki? W dostarczonych danych nie ma informacji o podświetleniu. Standardowa wersja RM84 nie jest wyposażona w diodę LED – stan załączenia można sprawdzić, mierząc napięcie na cewce lub obserwując ruch zwory.
• Jaki jest stopień ochrony przekaźnika? Podany stopień ochrony to IP67 – oznacza całkowitą ochronę przed pyłem oraz odporność na krótkotrwałe zanurzenie w wodzie (do 1 m przez 30 min). Należy jednak pamiętać, że dotyczy to samego przekaźnika (po zamontowaniu w gnieździe stopień ochrony może być niższy w zależności od obudowy gniazda).
• Jaki tryb pracy styków – czy są to zestyki normalnie otwarte (NO)? Tak, przekaźnik posiada dwa zestyki zwierne (2Z), które w stanie spoczynku (cewka niezasilana) są rozwarte, a po podaniu napięcia na cewkę zwierają się. Są to zestyki typu NO (normalnie otwarte).
