Przekaźnik elektromagnetyczny, miniaturowy 8A IP67, RM96-3011-35-1006 | 852831 Relpol

Alternatywny kod produktu: RM96-3011-35-1006

Opis i Kluczowe Cechy

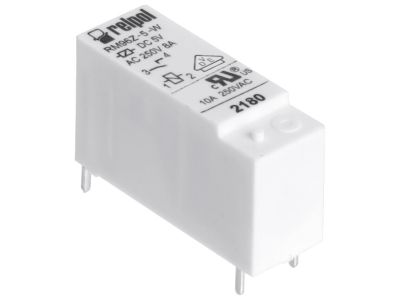

Przekaźnik elektromagnetyczny miniaturowy RM96-3011-35-1006 to kompaktowe urządzenie przeznaczone do montażu na płytce drukowanej lub w gnieździe wtykowym. Oferuje prąd znamionowy 8 A (AC1/250V, DC1/24V) i napięcie cewki 6 V DC, co zapewnia niezawodne przełączanie w układach sterowania. Dzięki stopniowi ochrony IP67 sprawdza się w warunkach przemysłowych. Wysokość zaledwie 16,2 mm ułatwia integrację w ciasnych przestrzeniach.

• Prąd znamionowy 8 A (AC1/250V, DC1/24V): Umożliwia bezpieczne przełączanie obciążeń średniej mocy bez ryzyka przegrzania styków.
• Jeden zestyk przełączny (1P): Pozwala na sterowanie jednym obwodem w trybie NO/NC, co daje elastyczność w aplikacjach sterowania i sygnalizacji.
• Stopień ochrony IP67: Chroni przed pyłem i wilgocią, umożliwiając pracę w trudnych warunkach środowiskowych.
• Napięcie cewki 6 V DC: Niskonapięciowe sterowanie kompatybilne z układami cyfrowymi i PLC, zapewniające bezpieczeństwo i małe straty.
• Kompaktowe wymiary 28 x 10 x 16,2 mm: Oszczędność miejsca na PCB lub w rozdzielnicy, łatwy montaż w gniazdach ES32 (szyna 35 mm lub śruba M3).

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie z wymaganiami dla aparatury elektrycznej niskiego napięcia.

Zastosowanie

Dzięki połączeniu wysokiej szczelności i miniaturyzacji, przekaźnik RM96-3011-35-1006 znajduje zastosowanie w wielu dziedzinach automatyki i elektrotechniki.

• Sterowanie odbiornikami w układach automatyki przemysłowej (np. silniki, zawory).
• Impulsy do styczników, przekaźników pośredniczących lub wejść PLC.
• Sygnalizacja stanów w szafach sterowniczych (przełączanie diod, lamp ostrzegawczych).
• Montaż w gniazdach ES32 na szynie DIN do zastosowań w rozdzielnicach.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekaźnik można montować w gnieździe ES32 na szynie TH35 (DIN) lub przykręcić do płyty jedną śrubą M3. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, odpowiednio do prądu znamionowego obwodu.

FAQ

• Czy przekaźnik ma podświetlenie? Nie, przekaźnik RM96-3011-35-1006 nie posiada podświetlenia. Sygnalizacja stanu wymaga zewnętrznych obwodów.
• Jaki stopień ochrony posiada przekaźnik? Stopień ochrony IP67, co oznacza pyłoszczelność i ochronę przed krótkotrwałym zanurzeniem w wodzie.
• Jaki jest tryb pracy styku? Jeden zestyk przełączny (1P) umożliwia pracę w trybie NO (normalnie otwarty) lub NC (normalnie zamknięty) w zależności od podłączenia.
