Przekaźnik elektromagnetyczny, miniaturowy 1Z, 8A, 5VDC, IP67, RM40-3021-85-1005 | 2611684 Relpol

Alternatywny kod produktu: RM40-3021-85-1005

Opis i Kluczowe Cechy

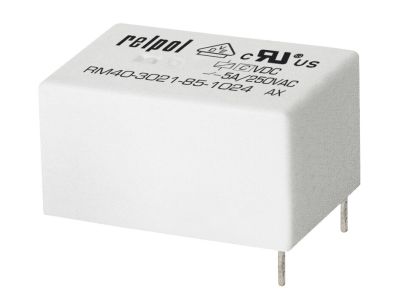

Przekaźnik elektromagnetyczny miniaturowy o symbolu 2611684 (RM40-3021-85-1005) przeznaczony do montażu na płytce drukowanej (PCB). Wyposażony w jeden zestyk przełączny (1Z) o obciążalności 8 A przy napięciu 250 V AC (AC1) oraz 8 A przy 30 V DC (DC1), co zapewnia bezpieczne przełączanie obciążeń w układach sterowania i automatyki. Cewka przystosowana do napięcia stałego 5 V DC. Stopień ochrony IP64 umożliwia pracę w środowisku o podwyższonej wilgotności i zapyleniu. Kompaktowe wymiary 20 x 10 x 10,5 mm ułatwiają integrację w gęsto upakowanych modułach elektronicznych.

• Zestyk przełączny 1Z (11-14): Umożliwia zarówno zwieranie, jak i rozwieranie obwodu – jeden przekaźnik realizuje funkcję przełącznika, upraszczając projektowanie układów.
• Obciążalność prądowa 8 A (AC1/DC1): Gwarantuje bezpieczną pracę przy znacznym obciążeniu, np. silnikach małej mocy, zaworach czy lampach, bez ryzyka przegrzania styków.
• Styki ze srebra i tlenku cyny (AgSnO2): Wysoka odporność na erozję łukową i długa żywotność mechaniczna oraz elektryczna, nawet przy częstym przełączaniu.
• Stopień ochrony IP64: Chroni przed wnikaniem pyłu i rozpryskami wody – odpowiedni do zastosowań w rozdzielnicach i szafach sterowniczych o podwyższonej wilgotności.
• Wysokość zaledwie 10,5 mm: Pozwala na montaż w ciasnych przestrzeniach, co jest kluczowe w nowoczesnych, miniaturyzowanych urządzeniach elektronicznych.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Jego konstrukcja i parametry są zgodne z ogólnymi standardami dla miniaturowych przekaźników elektromagnetycznych stosowanych w obwodach drukowanych.

Zastosowanie

Dzięki niewielkim rozmiarom i solidnym stykom przekaźnik znajduje zastosowanie w sterowaniu odbiornikami małej i średniej mocy, w systemach automatyki budynkowej i przemysłowej, a także w układach sygnalizacji.

• Sterowanie pracą pomp, wentylatorów, siłowników i innych urządzeń o mocy do 2000 VA przy 250 V AC.
• Generowanie impulsów sterujących dla styczników, przekaźników pomocniczych lub wejść PLC w szafach sterowniczych.
• Sygnalizacja stanu pracy maszyn i urządzeń (np. załączanie lampek kontrolnych, buzzerów).
• Automatyka budynkowa – wysterowanie siłowników rolet, zaworów ogrzewania lub oświetlenia w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż przekaźnika na płytce drukowanej (PCB) oraz wszelkie prace w obwodzie elektrycznym powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Należy przestrzegać maksymalnego momentu dokręcania zacisków (jeśli dotyczy) oraz dobrać przekrój przewodów do prądu obciążenia. Lutowanie przeprowadzić zgodnie z zaleceniami producenta, unikając przegrzania elementu.

FAQ

• Jaki stopień ochrony ma przekaźnik? Przekaźnik posiada stopień ochrony IP64, co oznacza odporność na wnikanie pyłu i ochrona przed rozpryskami wody z dowolnego kierunku.
• Jaki typ styku jest zastosowany? Przekaźnik wyposażony jest w jeden zestyk przełączny (1Z) z wyprowadzeniami 11-14. Umożliwia on przełączanie obwodu między stykami NC/NO (normalnie zamknięty/normalnie otwarty).
• Jakie napięcie cewki jest wymagane? Cewka przekaźnika przystosowana jest do napięcia stałego 5 V DC. Podanie wyższego napięcia może uszkodzić uzwojenie.
