Przekaźnik elektromagnetyczny, miniaturowy 8A 24VDC IP40, RM84-2012-25-1024-01 | 859619 Relpol

Alternatywny kod produktu: RM84-2012-25-1024-01

Opis i Kluczowe Cechy

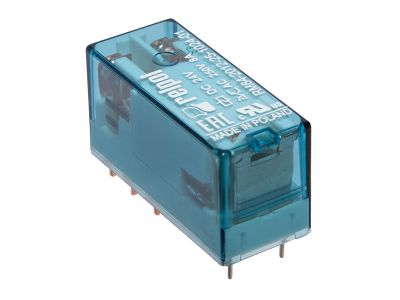

Przekaźnik elektromagnetyczny miniaturowy o symbolu 859619 (RM84-2012-25-1024-01) to komponent 2P z dwoma zestykami przełącznymi, przeznaczony do montażu na PCB lub w gniazdach wtykowych. Oferuje prąd znamionowy 8 A AC1 / 8 A DC1 przy napięciu 250 V AC, co zapewnia niezawodne sterowanie odbiornikami o średnim obciążeniu. Dzięki materiałowi styków AgNi gwarantuje wysoką trwałość łączeniową i odporność na erozję. Kompaktowe wymiary 29 × 12,7 × 15,7 mm oraz raster 5 mm ułatwiają integrację w ciasnych rozdzielnicach i na płytkach drukowanych.

• 2 zestyki przełączne (2P): Umożliwiają sterowanie dwoma niezależnymi obwodami z jednego sygnału cewki, zwiększając elastyczność aplikacji.
• Prąd znamionowy 8 A AC1 / 8 A DC1: Bezpieczne łączenie obciążeń rezystancyjnych do 250 V AC lub 24 V DC, bez ryzyka przegrzania styków.
• Cewka 24 V DC: Niskonapięciowe sterowanie kompatybilne z zasilaczami i sterownikami PLC w instalacjach przemysłowych.
• Materiał styków AgNi (srebro-nikiel): Wysoka odporność na iskrzenie i zużycie, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Stopień ochrony IP67: Pyłoszczelność i odporność na krótkotrwałe zanurzenie – idealne do warunków o podwyższonej wilgotności lub zapyleniu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Ze względu na miniaturową obudowę i zastosowanie w rozdzielnicach, zaleca się montaż zgodnie z wytycznymi producenta gniazda.

Zastosowanie

Przekaźnik miniaturowy RM84 sprawdza się w aplikacjach wymagających niezawodnego przełączania obwodów sterowniczych i sygnalizacyjnych. Dzięki różnorodnym opcjom montażu (gniazda drukowane, push-in, szyna TH35) może być stosowany w szafach sterowniczych i na płytach PCB.

• Sterowanie stycznikami, przekaźnikami pomocniczymi i siłownikami w szafach sterowniczych
• Przekazywanie sygnałów binarnych z czujników do wejść PLC lub modułów I/O
• Sygnalizacja stanów pracy (wysterowanie lampkami, LED) w układach automatyki budynkowej
• Separacja galwaniczna obwodów sterowniczych od obwodów zasilających w aplikacjach przemysłowych

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu w gniazdach wtykowych lub bezpośrednio na płytce drukowanej (raster 5 mm). Przekrój przewodów należy dobrać do prądu obciążenia, a moment dokręcania śrub (w gniazdach) stosować zgodnie z dokumentacją wybranego gniazda. Dla montażu na szynie TH35 użyj gniazd z serii GZT80, GZM80, GZS80, GZF80 lub GZMB80. Należy bezwzględnie upewnić się, że napięcie jest odłączone przed rozpoczęciem prac.

FAQ

• Czy przekaźnik ma podświetlenie LED? Nie, model RM84-2012-25-1024-01 nie posiada wbudowanego podświetlenia. Stan załączenia można sygnalizować zewnętrzną diodą lub kontrolką montowaną w gnieździe (jeśli gniazdo jest w nią wyposażone).
• Jaki jest stopień ochrony przekaźnika i gniazda? Sam przekaźnik posiada stopień ochrony IP67, co zapewnia ochronę przed pyłem i krótkotrwałym zanurzeniem. Ostateczny stopień ochrony zestawu zależy od zastosowanego gniazda – zaleca się sprawdzenie danych technicznych gniazda.
• Jaki jest tryb pracy styków? Przekaźnik wyposażony jest w dwa zestyki przełączne (2P), co oznacza, że każdy zestyk ma styki: NC (normalnie zamknięty), NO (normalnie otwarty) i wspólny. W stanie spoczynku (cewka niezasilona) styki są w pozycji NC; po podaniu napięcia na cewkę przełączają na NO.
