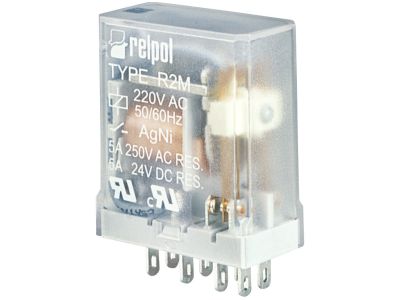

Przekaźnik elektromagnetyczny, miniaturowy 6V, 5A, IP40, R2M-2012-23-1006 | 617169 Relpol

Alternatywny kod produktu: R2M-2012-23-1006

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy R2M-2012-23-1006 (nr kat. 617169) to kompaktowy element przeznaczony do montażu w gnieździe wtykowym GZ2. Dzięki napięciu cewki 6 V DC i prądzie znamionowym 5 A w kategorii AC1/DC1, sprawdza się w układach sterowania o ograniczonej przestrzeni. Wymiary samego przekaźnika to 27,5 x 14 x 32,9 mm, a zestaw z gniazdem i obejmą ma wymiary 65,2 x 20 x 60 mm.

• Napięcie cewki 6 V DC: Umożliwia bezpośrednie sterowanie z układów niskonapięciowych, np. sterowników PLC lub mikroprocesorów, bez konieczności stosowania dodatkowych zasilaczy.
• Prąd znamionowy 5 A (AC1/DC1): Gwarantuje bezpieczną pracę w obwodach obciążenia do 5 A przy napięciu 250 V AC lub 24 V DC, bez ryzyka przegrzania styków.
• 2 zestyki przełączne (2P): Pozwalają na realizację dwóch niezależnych obwodów sterowania lub sygnalizacji z jednego przekaźnika, co oszczędza miejsce w rozdzielnicy.
• Materiał styków AgNi (srebro + nikiel): Zapewnia wysoką odporność na zużycie, niską rezystancję styku i stabilność parametrów przy przełączaniu małych obciążeń.
• Stopień ochrony IP40 (przekaźnik) / IP20 (zestaw): Chroni przed wnikaniem ciał obcych o średnicy powyżej 1 mm w przypadku IP40, a w zestawie z gniazdem zapewnia bezpieczeństwo dotyku w typowych warunkach rozdzielnicowych.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z międzynarodowymi standardami dla przekaźników elektromagnetycznych, co gwarantuje bezpieczeństwo i niezawodność w aplikacjach przemysłowych oraz instalacyjnych.

Zastosowanie

Miniaturowy przekaźnik R2M znajduje zastosowanie w układach automatyki budynkowej i przemysłowej, gdzie wymagane jest izolowane, pewne sterowanie odbiornikami niskiego napięcia. Dzięki kompaktowej budowie i gniazdu wtykowemu idealnie nadaje się do miejsc o ograniczonej przestrzeni montażowej.

• Sterowanie oświetleniem, wentylacją lub napędami przy wykorzystaniu napięcia 6 V DC z paneli sterowniczych.
• Podawanie impulsów sterujących do styczników, przekaźników nadrzędnych lub wejść cyfrowych sterowników PLC.
• Sygnalizacja stanu pracy urządzeń – separacja galwaniczna pomiędzy obwodami sygnalizacyjnymi a obwodami mocy.
• Automatyka budynkowa – przełączanie obwodów niskonapięciowych w systemach BMS, interfejsach IoT lub układach zasilania awaryjnego.

Wskazówki Montażowe

Montaż przekaźnika w gnieździe wtykowym GZ2 (dołączonym w zestawie) oraz instalację na szynie DIN TH35 powinien wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Momenty dokręcania śrub w gnieździe – stosuj się do zaleceń dokumentacji producenta. Zestaw po zamontowaniu osiąga stopień ochrony IP20.

FAQ

• Czy przekaźnik posiada podświetlenie stanu pracy? Nie, model R2M-2012-23-1006 nie ma wbudowanego podświetlenia. Stan zadziałania można sprawdzić zewnętrzną diodą LED włączoną równolegle do cewki lub przy pomocy miernika.
• Jaki stopień ochrony ma cały zestaw (przekaźnik + gniazdo + obejma)? Zestaw posiada stopień ochrony IP20. Oznacza to ochronę przed wnikaniem palców oraz ciał stałych o średnicy powyżej 12,5 mm, co jest typowe dla aparatury montowanej w rozdzielnicach.
• Czy przekaźnik jest przystosowany do pracy ciągłej? Tak, przy napięciu cewki 6 V DC i prądzie obciążenia do 5 A w kategorii AC1/DC1 przekaźnik może pracować bez przerwy. Należy jednak uwzględnić maksymalną częstotliwość łączeń oraz warunki środowiskowe – szczegóły w dokumentacji technicznej producenta.
