Przekaźnik elektromagnetyczny, miniaturowy 60V, 6A, RM699BV-3011-85-1060 | 2613667 Relpol

Alternatywny kod produktu: RM699BV-3011-85-1060

Opis i Kluczowe Cechy

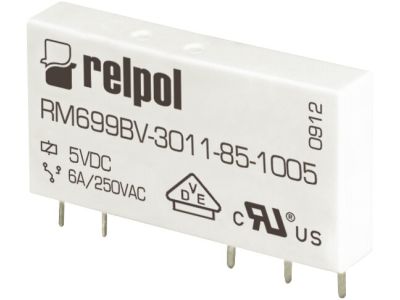

Przekaźnik elektromagnetyczny miniaturowy RM699BV-3011-85-1060 (indeks 2613667) to komponent o szerokości zaledwie 5 mm, przeznaczony do montażu pionowego na płytce drukowanej lub w gnieździe wtykowym. Wyposażony w jeden zestyk przełączny (1P) o wyprowadzeniach 11-12-14, zapewnia prąd znamionowy 6 A przy napięciu 250 V AC (AC1) oraz 6 A przy 24 V DC (DC1), co umożliwia niezawodne przełączanie obciążeń w obwodach sterowania i automatyki. Materiał styków AgSnO2 gwarantuje wysoką trwałość łączeniową, a stopień ochrony IP64 pozwala na pracę w warunkach zwiększonego zapylenia i wilgotności.

• Prąd znamionowy AC1 6 A / 250 V AC: bezpieczne przełączanie typowych obciążeń rezystancyjnych i indukcyjnych w instalacjach przemysłowych bez ryzyka przegrzania styków.
• Prąd znamionowy DC1 6 A / 24 V DC: pewna praca w obwodach stałoprądowych, np. przy sterowaniu siłownikami lub zaworami.
• Zestyk przełączny 1P (SPDT): uniwersalność konfiguracji – jeden zestyk umożliwia zarówno załączanie, jak i przełączanie obwodów.
• Stopień ochrony IP64: odporność na pył i bryzgi wodne – idealne rozwiązanie w trudnych warunkach środowiskowych (np. szafy sterownicze w halach produkcyjnych).
• Szerokość 5 mm i montaż PCB lub w gnieździe PI6W-1P: oszczędność miejsca na płycie drukowanej oraz możliwość szybkiego montażu na szynie TH35 przy użyciu gniazda interfejsowego.

Zgodność z Normami

Przekaźnik RM699BV-3011-85-1060 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania dla aparatury modułowej stosowanej w instalacjach niskiego napięcia, co gwarantuje bezpieczeństwo użytkowania i kompatybilność z typowymi systemami automatyki.

Zastosowanie

Dzięki swym kompaktowym wymiarom i parametrom elektrycznym, przekaźnik znajduje zastosowanie w szerokim zakresie układów sterowania i sygnalizacji.

• Sterowanie odbiornikami o małej i średniej mocy – załączanie oświetlenia, silników wentylatorów, pomp.
• Impulsowe sterowanie stycznikami i przekaźnikami większej mocy – stosowany jako przekaźnik interfejsowy w szafach sterowniczych.
• Sygnalizacja i separacja galwaniczna – izolacja obwodów PLC od obwodów wykonawczych.
• Automatyka budynkowa – sterowanie roletami, bramami, systemami HVAC w rozdzielnicach piętrowych.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie można zamontować bezpośrednio na płytce drukowanej (PCB) – należy zachować odstępy izolacyjne zgodne z dokumentacją – lub w gnieździe wtykowym PI6W-1P, które następnie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego (min. 0,5 mm² dla 6 A). Moment dokręcania śrub zacisków – stosować się do zaleceń producenta podanych w karcie katalogowej. Przed pierwszym załączeniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy przekaźnik posiada wbudowaną diodę LED sygnalizującą stan cewki? Nie, model RM699BV-3011-85-1060 nie jest wyposażony w żadną sygnalizację LED. Stan załączenia można sprawdzić za pomocą zewnętrznej kontrolki lub pomiaru napięcia.
• Jaki jest stopień ochrony obudowy przekaźnika? Deklarowany stopień ochrony wynosi IP64. Oznacza to całkowitą ochronę przed pyłem oraz ochronę przed bryzgami wody z każdego kierunku – przystosowany do pracy w środowisku zapylonym i wilgotnym.
• W jaki sposób działa zestyk – czy jest to zestyk normalnie otwarty, czy przełączny? Jest to jeden zestyk przełączny (SPDT, 1P). Wyprowadzenia: 11 (wspólny), 12 (zestyk normalnie zamknięty – NO), 14 (zestyk normalnie otwarty – NO). Możliwe jest więc zarówno przełączanie obwodów, jak i realizacja funkcji NO lub NC poprzez odpowiednie podłączenie.
