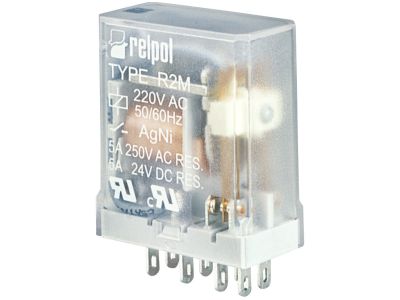

Przekaźnik elektromagnetyczny, miniaturowy 60V, 5A, IP40, R2M-2012-23-1060 | 617173 Relpol

Alternatywny kod produktu: R2M-2012-23-1060

Opis i Kluczowe Cechy

Przekaźnik elektromagnetyczny miniaturowy R2M-2012-23-1060 (symbol 617173) przeznaczony do gniazda wtykowego. Wyposażony w dwa zestawy przełączne (2P) z wyprowadzeniami 11-12-14 oraz 21-22-24. Prąd znamionowy AC1 wynosi 5 A przy 250 V, DC1 5 A przy 24 V, co pozwala na bezpieczne sterowanie odbiornikami o niewielkiej mocy. Cewka zasilana napięciem 60 V DC – dedykowana do układów automatyki przemysłowej i budynkowej. Kompaktowe wymiary obudowy 27,5 x 14 x 32,9 mm ułatwiają montaż w ograniczonej przestrzeni. Stopień ochrony IP40 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm. Zestaw z gniazdem GZ2 i obejmą GZ2 1060 osiąga wymiary 65,2 x 20 x 60 mm i klasę IP20.

• Dwa zestawy przełączne (2P): Umożliwiają sterowanie dwoma niezależnymi obwodami lub przełączanie styku wspólnego na dwie linie – elastyczne zastosowanie w układach sterowania.
• Prąd znamionowy 5 A (AC1/DC1): Gwarantuje niezawodną pracę przy obciążeniach rezystancyjnych i małych silnikach, bez ryzyka przeciążenia styków.
• Cewka 60 V DC: Precyzyjne wysterowanie w systemach automatyki o napięciu stałym, zapewniając pewne zadziałanie i niski pobór mocy.
• Materiał styków AgNi: Połączenie srebra z niklem zapewnia wysoką odporność na łuk elektryczny i korozję, co wydłuża żywotność przekaźnika.
• Kompaktowe wymiary (27,5 x 14 x 32,9 mm) i IP40: Możliwość zabudowy w ciasnych szafach sterowniczych przy jednoczesnej ochronie przed pyłem i dotykiem narzędziem.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw unijnych dotyczących niskiego napięcia i kompatybilności elektromagnetycznej, posiada oznakowanie CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami bezpieczeństwa dla aparatury sterowniczej.

Zastosowanie

Dzięki dwóm zestawom przełącznym i niewielkim wymiarom przekaźnik R2M-2012-23-1060 znajduje zastosowanie w układach automatyki przemysłowej i budynkowej oraz w systemach sterowania maszyn.

• Sterowanie cewkami styczników, przekaźników pomocniczych i siłowników w szafach sterowniczych.
• Przekazywanie sygnałów binarnych do sterowników PLC i modułów wejść/wyjść.
• Separacja galwaniczna obwodów sterujących od obwodów zasilania w instalacjach niskonapięciowych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami oraz sygnalizacja stanów awaryjnych.

Wskazówki Montażowe

Montaż i podłączanie przekaźnika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po odłączeniu napięcia. Przekaźnik przeznaczony jest do gniazda wtykowego (np. GZ2) – należy wcisnąć go do oporu, aż do zatrzaśnięcia. Do gniazda należy doprowadzić przewody o przekroju dobranym do prądu 5 A (zalecane 0,5–1,5 mm²). Moment dokręcania śrub w gnieździe – zgodnie z dokumentacją producenta. Przed montażem upewnij się, że napięcie cewki (60 V DC) jest zgodne z zasilaniem. Nie przekraczaj parametrów znamionowych styków.

FAQ

• Czy przekaźnik posiada diodę sygnalizującą zasilanie cewki? Nie, w standardowym wykonaniu R2M-2012-23-1060 nie jest wyposażony w podświetlenie LED. Stan zadziałania można monitorować za pomocą zewnętrznej sygnalizacji.
• Jaki stopień ochrony ma pojedynczy przekaźnik, a jaki w zestawie z gniazdem? Sam przekaźnik ma IP40. Po wpięciu w gniazdo GZ2 i założeniu obejmy GZ2 1060 zestaw uzyskuje IP20 – chroni przed dotknięciem palcem, ale nie przed wilgocią.
• W jakim trybie pracują styki – zwierne, rozwierne, przełączne? Każdy z dwóch zestawów (11-12-14 oraz 21-22-24) pracuje w trybie przełącznym (CO). Oznacza to, że na wspólnym zacisku (11, 21) możliwe jest przełączenie między stykiem normalnie zamkniętym (12, 22) a normalnie otwartym (14, 24).
