Przekaźnik elektromagnetyczny, miniaturowy 5V, 50mA, IP64, RM699BV-3211-85-1005 | 2613703 Relpol

Alternatywny kod produktu: RM699BV-3211-85-1005

Opis i Kluczowe Cechy

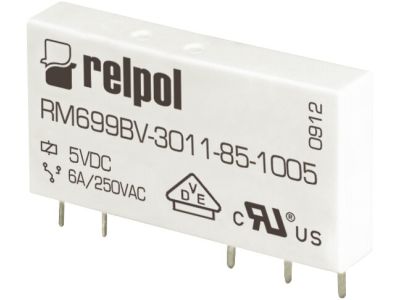

Przekaźnik elektromagnetyczny miniaturowy RM699BV-3211-85-1005 (symbol 2613703) o szerokości zaledwie 5 mm, przystosowany do montażu na płytce PCB lub w gnieździe wtykowym PI6W-1P na szynę DIN. Wyposażony w jeden zestyk przełączny (1P) ze złoconymi stykami (AgSnO2+Au 3 µm) zapewnia niezawodne przełączanie sygnałów przy napięciu cewki 5 V DC. Stopień ochrony IP64 gwarantuje odporność na pył i bryzgi wody, co umożliwia pracę w wymagających środowiskach przemysłowych.

• Napięcie cewki 5 V DC: idealne do bezpośredniego sterowania z układów logicznych 5 V – eliminuje potrzebę dodatkowego zasilacza.
• Prąd zestyku AC1 50 mA / 30 V oraz DC1 50 mA / 36 V: bezpieczne przełączanie małych sygnałów i obciążeń, bez ryzyka iskrzenia czy przegrzania.
• Styki złocone (AgSnO2+Au 3 µm): niska rezystancja styków i odporność na korozję – zapewniają stabilną pracę przy minimalnych prądach.
• Stopień ochrony IP64: ochrona przed pyłem i bryzgami wody – nadaje się do aplikacji w trudnych warunkach, np. w szafach sterowniczych.
• Szerokość 5 mm i montaż PCB / gniazdo wtykowe: oszczędność miejsca na płycie drukowanej oraz możliwość wymiany w systemach modułowych na szynie DIN dzięki gniazdu PI6W-1P.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z ogólnie przyjętymi normami europejskimi dla miniaturowych przekaźników elektromagnetycznych. W przypadku montażu w gnieździe wtykowym na szynie DIN należy stosować się do wytycznych producenta systemu.

Zastosowanie

Przekaźnik RM699BV-3211-85-1005 doskonale sprawdza się w aplikacjach wymagających niezawodnego przełączania małych sygnałów, w tym w układach automatyki, sygnalizacji oraz interfejsach pomiędzy elektroniką niskonapięciową a odbiornikami większej mocy.

• Przełączanie sygnałów w układach sterowania PLC i sterowników przemysłowych.
• Izolacja galwaniczna obwodów w torach sygnałowych i pomiarowych.
• Sterowanie wskaźnikami, diodami sygnalizacyjnymi oraz małymi przekaźnikami pomocniczymi.
• Interfejsy w automatyce budynkowej – sterowanie roletami, bramami, zaworami.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie może być lutowane bezpośrednio do płytki drukowanej (PCB) lub umieszczone w gnieździe wtykowym PI6W-1P montowanym na szynie TH35 zgodnie z DIN EN 60715. Momenty dokręcania przewodów i przekroje żył należy dobierać zgodnie z dokumentacją techniczną producenta gniazda. Dla cewki 5 V DC oraz obwodów sygnałowych zaleca się przekroje od 0,14 do 0,5 mm².

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, przekaźnik RM699BV-3211-85-1005 nie ma wbudowanego podświetlenia LED. Sygnalizację stanu należy zapewnić w obwodzie zewnętrznym.
• Jaki jest stopień ochrony? IP64 – obudowa chroni przed pyłem oraz bryzgami wody z dowolnego kierunku. Przekaźnik nie jest odporny na stałe zanurzenie.
• Jaki jest tryb pracy zestyku? Zestyk przełączny (1P) typu SPDT – wyprowadzenia 11 (wspólny), 12 (rozwierny NC), 14 (zwierny NO). Umożliwia zarówno załączanie, jak i przełączanie obwodów.
